Description

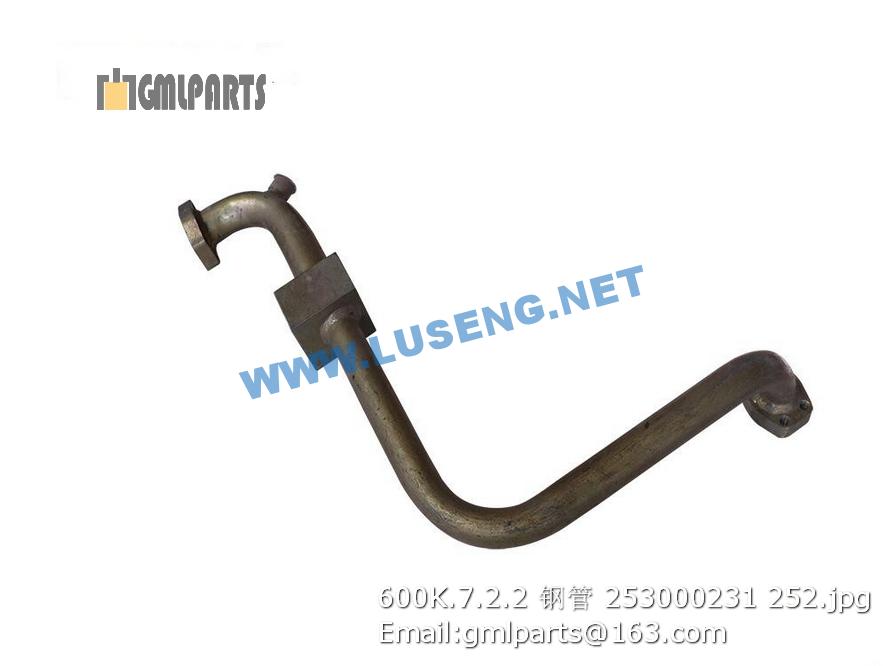

253000231 600K.7.2.2 Tube

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 252101728 前罩板 FRONT COVER 1
2 805300117 垫圈8 Washer 4 GB/T96.1-2002
3 805300010 垫圈 8 Washer 4
4 805000033 螺栓M8×16 Bolt 4 GB/T5783-2000
5 805300017 垫圈10 Washer 8 GB/T97.1-2002
6 805300014 垫圈 10 Washer 8 GB/T93-1987
7 805000727 螺栓M10X25 Bolt 8 GB/T5783-2000
8 253000638 右挡泥板 Right Splash Fender 1
9 805000048 螺栓M12X35 Bolt 6 GB/T5783-2000
10 805300018 垫圈12 washer 12 20 GB/T93-1987
11 805300020 垫圈12 Washer 20 GB/T97.1-2002
12 803546484 右前灯支架 Right Lamp Bracket 1
13.1 252111524 前车架 Front Chassis 1 标配
13.2 252111647 前车架 Front Chassis 1 其余机型三联管路用
13.3 252112275 前车架 Front Chassis 1 其余机型集中润滑用
13.4 252111675 前车架 Front Chassis 1 其余机型三联、集中润滑用
14 269900194 调整垫片 ADJUSTING SHIM 6
15.1 252904920 动臂-车架销 Pin 2
15.2 252900386 动臂-车架销 Pin 2 集中润滑用central lubrication
16 805300111 垫圈 16 Washer 5 GB/T96.1-2002
17 805300011 垫圈 16 Washer 13 GB/T 93-1987
18 805000022 螺栓M16X25 Bolt 5 GB/T5783-2000
19 269900193 调整垫片 ADJUSTING CUSHION 8 GB/T16674.1-2004
20 252900387 翻斗缸-车架销 SHAFT PIN 1
21 803546483 左前灯支架 Left Lamp Bracket 1
22 252100482 下销上法兰 UPPER FLANGE 1
23 252100483 下销下法兰 LOWER FLANGE 1
24 251400422 垫圈 SPACER 1
25 253000634 左挡泥板 Left Splash Fender 1
26.1 252100574 动臂缸-车架销 PIN 2
26.2 252102685 动臂缸-车架销 PIN 2
27 251400276 后转向销 Rear Steering Pin 2
28 251500117 隔套 SPACER 1
29 803164083 密封圈B100×125×12 SEAL RING 2
30 805000164 螺栓M16×55 Bolt 8 GB/T5783-2000
31 250400148 轴承盖 BEARING COVER 1
32 251500116 调整垫片 ADJUSTING SHIM 6
33 800500278 轴承32217 BEARING 4
34 250400147 下盖 LOWER COVER 1
35 805300039 垫圈 18 WASHER 4
36 805002103 螺栓M18×1.5×65 Bolt 4 GB/T5785-2000
37 251400419 上铰接销 UPPER ARTICULATION PIN 1
38 251400266 轴套 SHAFT SLEEVE 1
39 805000281 螺栓M20×40 Bolt 5 GB/T5783-2000
40 805300023 垫圈 20 Washer 20 5 GB/T93-1987
41 250400150 垫圈 WASHER 1
42 252100484 下铰接销 LOWER ARTICULATION PIN 1
43 803164082 密封圈B85×120×12 SEAL RING 2 GB9877.1-1988
44 805000573 螺栓M12×100 BOLT 8 GB/T5782-2000
