Description

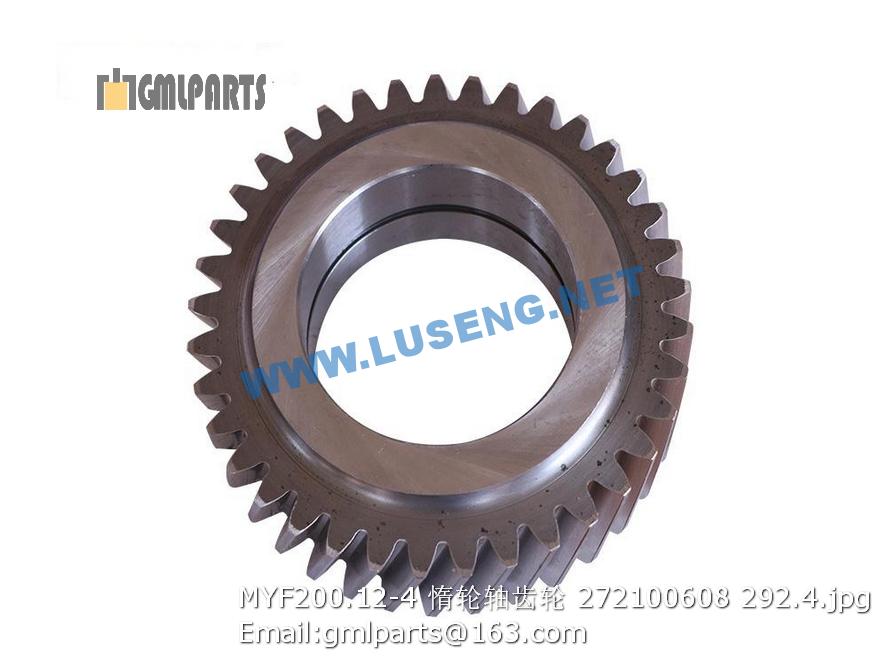

272100608 MYF200.12-4 XCMG GEAR

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 800302279 轮胎 Tyre 2
2 860117298 内胎 Inner tyre 2
3 860110239 球面螺母及螺栓 Spherical Nut 24 驱动桥附件
4 800302280 钢圈 Rim 2
5 805049001 螺栓 M24×280 10.9(达克罗) Bolt 8 GB/T5782-2000
6 275101943 驱动桥总成 Bolt 1 DA22201(D)II DA22201(D)II
7 800352933 传动轴总成 Shaft Assembly 1 XGC-02H XGC-02H
8 805047772 螺栓M12×1.25×55 Bolt 8 GB/T 5785-2000
9 805338261 垫圈12（达克罗） Washer 8
10 805201509 螺母M24 Nut 8 GB/T6170-1987
11 805301380 垫圈 24 WASHER 8 DIN6796
1 275100284 轮边减速器总成 Planetary Reductor Assy 2
2 275100243 钳盘式制动器 Double Clamp Disk 4
3 805300039 垫圈 18 WASHER 32
4 275100194 螺栓 M18×2×50 Bolt 32
5 803163983 通气塞 B型 AIR PLUG 1 QC/T410-1999
6 275100286 桥壳总成 Axle Housing Assy 1
7 803166710 组合密封垫 24 Cover 2 JB982-77
8 275101665 螺塞 M24×1.5 Drain Plug 2
9 275100285 制动盘 Brake Plate 2
10 805300011 垫圈 16 Washer 14 GB/T 93-1987
11 805046213 螺栓 M16×1.5×60 Bolt 2
12 805000138 螺栓 M16×1.5×35 Bolt 10
13 805000139 螺栓 M16×1.5×45 Bolt 2
14 275101716 主减速器总成 Main Reductor Assy 1
15 805601564 销D10×30 Pin 2 GB119-86
16 805300023 垫圈 20 Washer 20 24 GB/T93-1987
17 275100193 螺栓 M20×60 Bolt 8
18 805000145 螺栓 M20×60 Bolt 16 GB/T5783-2000
19 275101718 标牌 Scuctheon 1
20 805502132 铆钉3X8 Rivet 4 GB827-86
1 803164086 密封圈 CR HMSA10 FB150×180×15 Oil Seal 1 现用
2 803164085 密封圈 CR HMS5 B150×180×15 Oil Seal 1 现用
3 275100299 挡油板 Plate 1
4 800514795 轴承32022 Bearing 1 GB/T297-1994
5 275100298 轮辋螺栓 Bolt 12
6 275100289 轮毂 Wheel Hub 1
7 800511283 轴承32026 Bearing 1 GB/T297-94
8 275100292 齿圈 Gear 1
9 275100113 隔套 Sleeve 1
10 275100308 螺母 Nut 1
11 275100294 太阳轮 Sun Gear 1
12 805400027 弹性挡圈 50 805400027 1 GB/T894.1-2000
13 275100290 密封圈 Ring 1
14 275100291 行星轮架 Planetary Pinion Carrier 1
15 275100297 轮辋螺母 Nut 12
16 805300107 组合垫圈24 Combination washer 1
17 275101665 螺塞 M24×1.5 Drain Plug 1
18 275100293 端盖 Cover 1
19 805300018 垫圈12 washer 12 7 GB/T93-1987
20 805002139 螺栓 M12×1.25×25 Bolt 7 GB/T5786-2000
21 275100121 螺塞 M12×1.25×9.5 Bolt 1
22 805300025 垫圈 12 Washer 1
23 805002138 螺栓 M10×1.25×25 Bolt 1 GB/T5786-2000
24 805300014 垫圈 10 Washer 1 GB/T93-1987
25 275100123 限位块 Limiting Block 1
26 805100116 螺钉M10×30 Bolt 3 GB/T819.1-2000
27 275100124 调整支柱 Adjust Pole 1 t=22
27 275100125 调整支柱 Adjust Pole 1 t=23
27 275100126 调整支柱 Adjust Pole 1 t=24
27 275100196 调整支柱 Adjust Pole 1 t=25
27 275100197 调整支柱 Adjust Pole 1 t=26
27 275100198 调整支柱 Adjust Pole 1 t=27
28 275100295 半轴 Shaft 1
29 275100141 挡板 Washer 8
30 275100296 行星轮 Planet Gear 4
31 800511352 钢球3/8 Ball 4 GB/T308-2002
32 252102093 行星轮轴 Gear Shaft 4
33 269900210 隔套 Snap Ring 4
34 275100139 滚针 Roller 216
