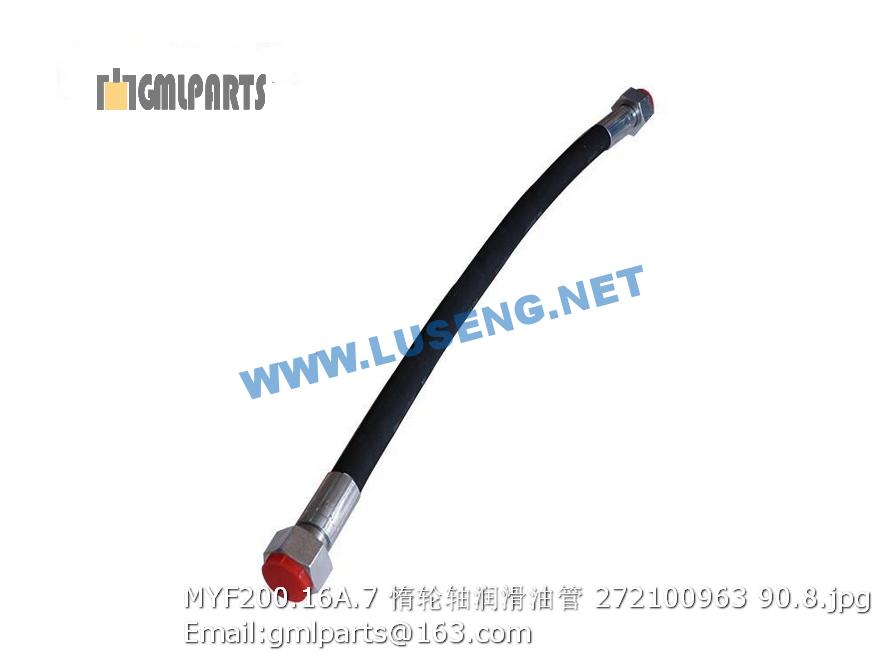

272100963 MYF200.16A.7 HOSE

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 803192131 O形圈 125×3.55 O ring 125×3.55 2 GB/T3452.1-2005
2 805006333 螺栓M14X35 Bolt 8
3 805301376 垫圈14 Washer 14 8
4 803004279 振动马达 Hydraulic motor 1
5 803164714 法兰组件 Flange 4
6 803105350 法兰 adapter 3
7 803105384 接头 adapter 1
8 803130736 接头 Joint 3 IE22L11/16UN
9 803173684 接头 Joint 2 EW22LOMDCF
10 803104950 法兰 adapter 1
11 803411404 软管总成 Hose 1
12 803181125 软管总成 Hose 1
13 803412047 软管总成 Hose 1
14 805200080 螺母M10 Nut 6
15 227002382 管夹 Hose clamp 2
16 227002381 管夹板 plate 2
17 805046625 螺栓 M10×90(达克罗) 10.9 Blot (Dacroment) 6
18 226800344 软管夹 Hose clamp 2
19 228702481 管夹板 PPL Plate 2
20 805046623 螺栓 M10×80(达克罗) bolt M10×80(达克罗) 2 GB/T5782-2000
21 803103774 接头 adapter 1
22 803163853 测压接头 Pressure Measurement Joint 1
23 803072821 振动泵+转向泵 Pump 1
24 803683104 电磁阀插头总成 Adapter 2
25 803383448 软管总成 Hose 1
26 239900530 软管总成 Hose 1
27 803103526 接头 Joint 1 GE22LM22×1.5EDOMDCF
28 226803910 液压油箱与安装支架 Hydraulic Oil Tank and its Bracket 1
29 803164589 滤清器 filter 1
1 805046462 螺栓 M10×25(达克罗) Bolt 4
2 805338260 垫圈 10(达克罗) Washer 6
3 803073865 转向器BZZ500 redirecter 1
4 803191496 接头 adapter 2
5 803164899 接头 Connector 2
6 230500296 管夹 Rubber block 1
7 805046621 螺栓 M10×70(达克罗) Blot M10×70(Dacromet) 2 GB/T5782-2000
8 230500297 压板 plate 1
9 803081717 转向油缸 Cylinder 2
10 800515284 关节轴承 GE35ES Bearing 4 GB/T9163-2001
11 803103818 接头 Joint 4
12 239900422 软管总成 hose 1
13 803166035 软管总成 hose 1
14 803172037 接头 Joint 2
15 803103775 接头 Joint 2
16 803190507 软管总成 hose 2
17 803103819 接头 adapter 1
18 803103798 接头 Joint 1
19 803164565 测压接头 adapter 1
20 803164789 三通接头 Adapter 1
21 803173684 接头 Joint 3 EW22LOMDCF
22 803191091 接头 803191091 1 GE22L7/8UNFOMDCF
23 239902062 软管总成 Hose 1
24 227301508 管塞 Screw plug 1
25 239902097 软管总成 Hose 1
26 803103526 接头 Joint 1 GE22LM22×1.5EDOMDCF
27 239902063 软管总成 Hose 1
28 803177660 软管总成 Hose 1
29 803164749 接头 Adapter 2
30 803164589 滤清器 filter 1
