Description

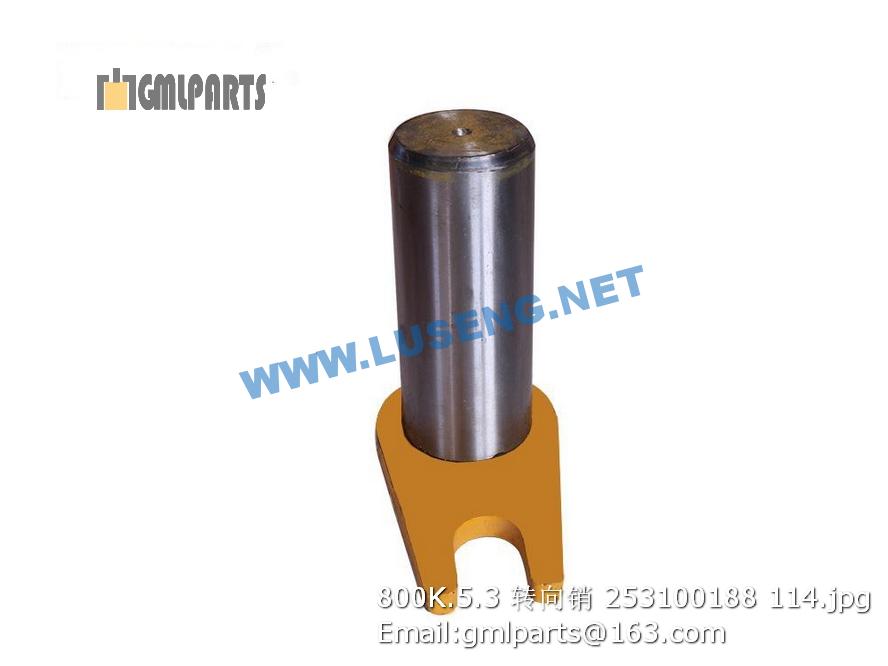

253100188 800K.5.3 STEERING PIN XCMG

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 800302218 轮胎23.5-25 TYRE 4
2 275101787 前桥总成 FRONT AXLE 1 DA1170B(IV)
3 805002116 螺栓M30×2×270 Bolt 16 GB/T5785-2000
4 805201526 螺母M30X2 Nut 16 GB/T889.2-2000
5 805300118 垫圈30 Washer 16 GB/T 97.1-2002
6 252900349 桥挡块 BLOCK 4
7 800302356 轮辋 RIM ASSEMBLY 4 ZL50E.5.1
8 805002117 螺栓M14X1.5X45 Bolt 16 GB5785-2000
9 805201527 螺母M14X1.5 Nut 24 GB/T889.2-2000
10 800340221 前传动轴总成 Front Transmission Shaft 1
11 805000411 螺栓 M16×80 Bolt 4 GB/T5782-2000
12 805200211 螺母 M16 NUT 4 GB/T6182-2010
13 805300013 垫圈16 Washer 4 GB/T 97.1-2002
14 805000028 螺栓M16X50 BOLT 4
15 252109428 垫圈45 Washer 4
16 252109559 传动轴支座 Shaft Bracket 1
17 800340222 中间传动轴总成 Medium Transmission Shaft 1
18 252905028 后桥制动油管 AXLE OIL TUBE 2
19 250400359 螺栓 Bolt 8
20 805300033 垫圈 14 WASHER 8 GB/T93-1987
21 800340223 后传动轴总成 REAR TRANSMISSION SHAFT 1
22 275101788 后桥总成 REAR AXLE 1 DA2170B(IV)
23 803164132 O型密封圈 6×1.8 O-RING 26 GB3452.1-1992
24 252900348 接头 JOINT 8
25 805301410 垫圈14 Washer 8 Q/SC1294-2000
26 252907054 制动钳油管I Brake Oil Tube 4 分体钳
27 251800279 接头体 JOINT BLOCK 4
28 252907056 制动钳油管II Brake Oil Tube 4 分体钳
29 252900346 桥油管 AXLE OIL TUBE 2
30 252900347 三通接头 JOINT BLOCK 2
31 805000033 螺栓M8×16 Bolt 6 GB/T5783-2000
32 805300010 垫圈 8 Washer 6
33 252900771 护板 BACKPLATE 1
34 252900772 护板 BACKPLATE 1
35 803166218 接头 JOINT 2 EMA3/10×1EDCF(J)
