Description

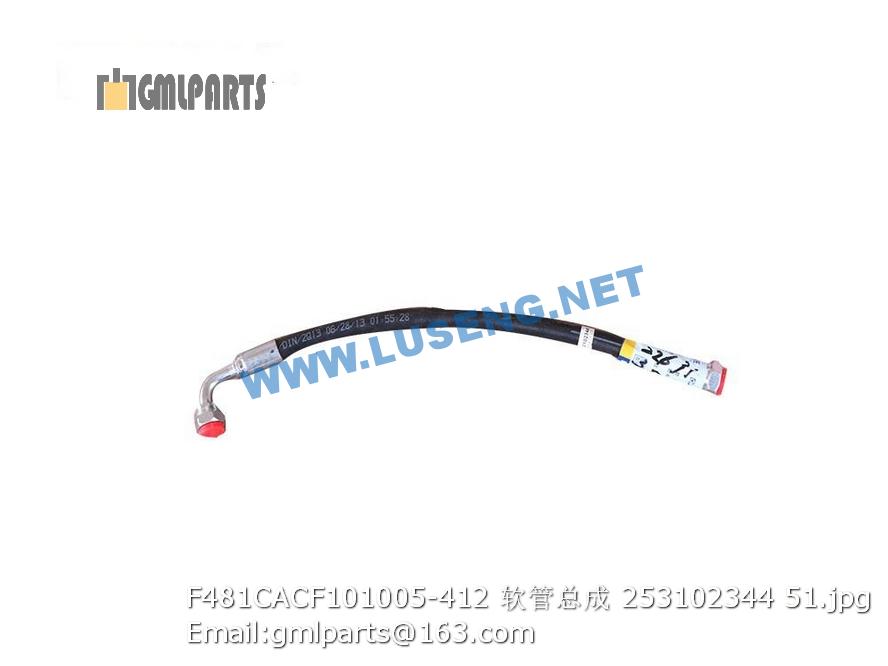

253102344 F481CACF101005-412 HOSE

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 803165124 软管总成 Hose 1
2 803193693 软管总成 Hose 1
3 229700079 管夹 Rubber block 2
4 805300030 垫圈 6 Washer 6 8 GB/T93-1987
5 805100196 螺钉 M6x25 SCREW 8 GB/T70.1-2000
6 805300018 垫圈12 washer 12 4 GB/T93-1987
7 805000716 螺栓M12X30 Bolt 4 GB/T5783-2000
8 239901990 软管总成 hose 1
9 803163583 接头 Joint 8 GE15LM22×1.5EDOMD
10 239902190 软管总成 hose 1
11 803164740 接头 Adapter 2
12 803306643 软管总成 hose 1
13 803165127 软管总成 hose 1
14 239902195 软管总成 hose 1
15 801100249 O形圈 80×3.55G O-ring 3
16 803074820 振动马达 Motor 2
17 805301373 垫圈10(达克罗) Washer 6
18 805001922 螺栓M10X30 Bolt 6
19 803163573 弯头 Joint 4 EW15LOMDA3C
20 239900516 软管总成 Hose 1
21 239902233 软管总成 hose 1
22 239902234 软管总成 hose 1
23 803004258 振动阀 Control valve 2
24 805100081 螺钉 Bolt 8 GB/T70.1-2008
26 803164232 接头 connector 2
27 803164724 接头 Joint 2 GE10L9/16UNFOMD
28 803164795 接头 Joint block 2 GB/T6170-2000
29 231401695 驱动管夹 Rubber block 1
30 229600630 管夹板 Plate 1
31 805000436 螺栓 M8×60 805000436 2 GB/T5782-2000
32 805300010 垫圈 8 Washer 4
33 803370313 软管总成 hose 1
34 801902772 橡胶护垫 Washer 2
35 801903089 扎带 tie 12
36 803006784 双联振动泵 Hydraulic pump 1
37 229600625 花键套 Splined sleeve 1
38 803163640 直通接头 Joint 6
39 803165233 胶管接头 Hose 1
1 803201543 法兰直接头 Joint 1
2 803164635 三通接头 adapter 1
3 803164565 测压接头 adapter 1
4 803163573 弯头 Joint 2 EW15LOMDA3C
5 803074818 齿轮泵 gear pump 1
6 805100154 螺栓M8X30 Bolt 4
7 805301384 垫圈 8(达克罗) Washer 4
8 229700972 密封垫 washer 1
9 803163636 法兰直接头 Flange Straight Joint 1
10 803163638 接头 Joint 1
11 803164233 接头 Connector 2
12 803164259 接头 CONNECTOR 1
13 803164794 弯头 Joint 2 EW12LOMD
15 803081724 转向油缸 cylinder 1
16 239901875 软管总成 Hose 1
17 803004427 转向器 Steering valve 1
18 803103852 接头 adapter 3 GE12LM18×1.5EDOMDCF
19 803165211 软管总成 hose 1
20 803165075 软管总成 Hose 1
21 239902007 软管总成 hose 1
