Description

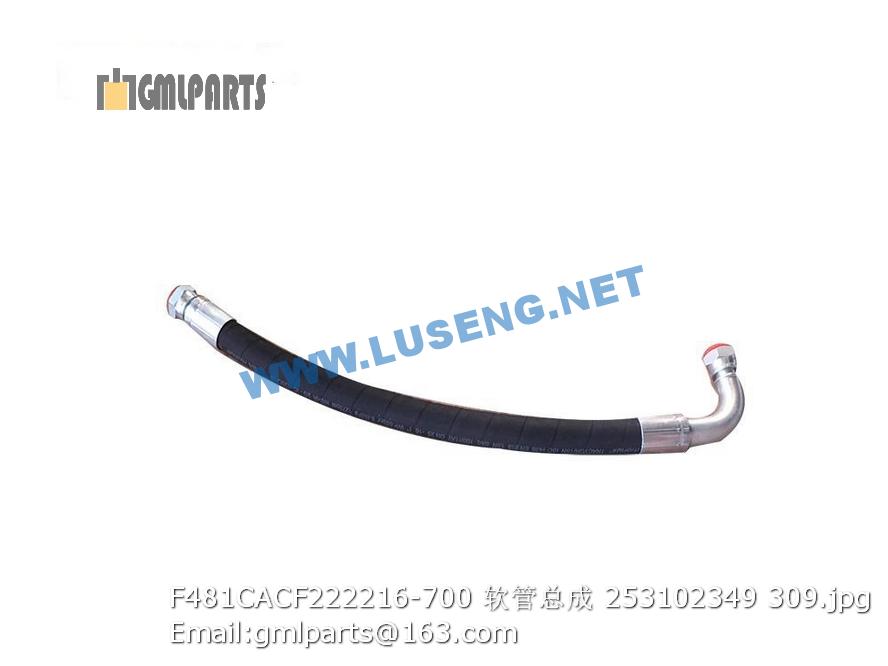

253102349 F481CACF222216-700 HOSE

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 239902241 软管总成 hose 1
2 239902253 软管总成 hose 1
3 239901997 软管总成 hose 1
4 803165240 软管总成 Hose 1
5 803004358 驱动泵 Hydraulic pump 1
6 805000716 螺栓M12X30 Bolt 6 GB/T5783-2000
7 805300018 垫圈12 washer 12 6 GB/T93-1987
8 801100261 O型密封圈100×3.55 O-Ring Seal 1 GB/T3452.1-1982
9 229600627 花键套 Splined sleeve 1
10 803268713 接头 Adapter 2
11 803201523 三通接头 TEE-JOINT 2
12 803201538 弯头 KEEN-JOINT 2
13 803164812 接头 Adapter 1
14 803163650 弯头 Connector 1
16 803164621 接头 adapter 1
17 239901989 软管总成 Hose 1
18 231401695 驱动管夹 Rubber block 2
19 229600630 管夹板 Plate 2
20 805000656 螺栓M8×60 10.9(达克罗) Bolt 4 GB/T16674.1-2004
21 805300010 垫圈 8 Washer 4
22 805201502 螺母 M8 4
23 229700079 管夹 Rubber block 2
24 805300030 垫圈 6 Washer 6 8 GB/T93-1987
25 805100196 螺钉 M6x25 SCREW 8 GB/T70.1-2000
26 239902049 软管总成 Hose 1
27 803201553 接头 JOINT 4
28 803164420 接头 Joint 1
29 803164243 三通接头 Joint 2
30 239900333 软管总成 Hose 1
31 239900419 软管总成 Hose 1
32 803164795 接头 Joint block 1 GB/T6170-2000
33 803164635 三通接头 adapter 1
34 803164809 接头 Adapter 1
35 803165733 三通接头 Adapter 1
36 803164813 变径接头 Adapter 1
37 803164838 接头 Adapter 1
38 803163638 接头 Joint 1
39 239902052 软管总成 Hose 1
40 803601030 接头 adapter 2
41 803164538 滤芯 Filter 1 SF6720,滤芯每1000小时或半年更换，以先到为准 SF6720, filter every 1000 hours or half year replacement, whichever occurs first
42 800101457 空气滤清器 Air Filter 1
43 803201537 液位计 Level guage 1
44 801902772 橡胶护垫 Washer 4
45 801902944 扎带 Cable tie 10
46 803164740 接头 Adapter 1
47 230101126 摇臂 plate 1
