Description

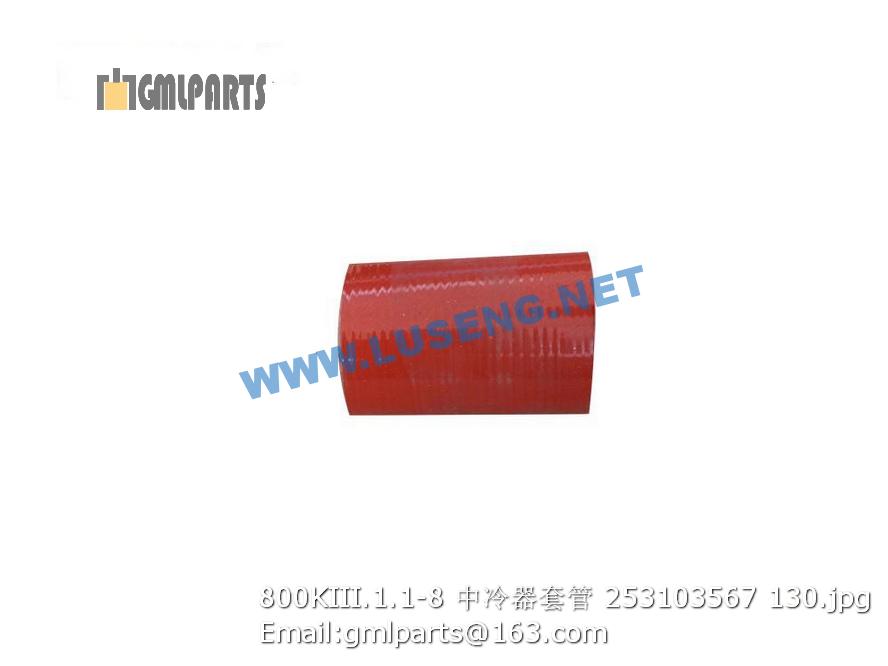

253103567 800KIII.1.1-8 HOSE

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 803198806 法兰组件 Split Flange 1
2 803166449 堵头 Plug 1
3 805300018 垫圈12 washer 12 42 GB/T93-1987
4 803004078 齿轮泵 Gear pump 1
5 252113156 转向泵吸油胶管 Rubber Hose 1
6 801902715 喉箍 B52-76 Hose Clamp 4 QC/T619-1999
7 805200048 螺母 M10 Nut 2 GB/T6170-2000
8 805300014 垫圈 10 Washer 10 GB/T93-1987
9 805300017 垫圈10 Washer 2 GB/T97.1-2002
10 252111594 支板 Plank 1
11 252113157 转向泵吸油钢管 Tube 1
12 803130027 O型圈 56.74×3.53 O-ring 1
13 805000727 螺栓M10X25 Bolt 4 GB/T5783-2000
14 250900500 软管总成 hose 1
15 252300189 固定板 Plank 1
16 805000137 螺栓M8X40 Bolt 2 GB/T5783-2000
17 805200045 螺母 8 Nut 2 GB/T 6170-2000
18 805000017 螺栓 M8×25 bolt 2 GB/T5783-2000
19 805300010 垫圈 8 Washer 4
20 805300069 垫圈 8 Washer 8 4
21 805000062 螺栓 M10×35 Bolt 2 GB/T 5783-2000
22 803164828 法兰组件 Flange compent 5
23 805002251 螺柱M12X180 Bolt 3 GB/T901-1988
24 805200049 螺母 M12 Nut 18 GB/T6170-2000
25 252110105 接头块 Joint block 1
26 252100569 支板 Plank 1
27 805000663 螺柱M12X110 Bolt 4 GB/T901-1988
28 252101924 液压油箱 Tank 1 Z5GM(IV)TH
29 805000264 螺栓 M12×90 Bolt 4 GB/T5782-2000
30 252100591 管夹 clamp 2
31 805000043 螺栓 M10×30 Bolt 2 GB/T 5783-2000
32 252111288 接头块 Joint Block 1
33 801100269 O形密封圈 75X3.55 O- Ring 1 GB/T3452.1-1992
34 803164287 O型密封圈 32.92×3.53 O-ring 1
35 252111470 软管总成 Hose 1
36 803164150 O形圈47.5X3.55 “O”Ring 1 GB/T3452.1-1992
37 801100049 O形密封圈50X3.55 O- Ring 2 GB/T3452.1-1992
38 805000048 螺栓M12X35 Bolt 20 GB/T5783-2000
39 803004039 液控多路阀 Valve 1
40 250700110 高压软管总成 Hose 1
41 803007075 双联泵 Pump 1
42 805002233 螺柱M12X35 Bolt 8 Q/SC1294-2000
43 805300020 垫圈12 Washer 12 GB/T97.1-2002
44 252100847 密封垫 Seal packing 2
45 252111461 回油钢管 Tube 1
46 252111452 接头块 Joint Block 1
47 803164126 O形密封圈61.5X3.55 O- Ring 1 GB/T3452.1-1992
48 252110106 软管总成 hose 1
49 805000281 螺栓M20×40 Bolt 8 GB/T5783-2000
50 805300023 垫圈 20 Washer 20 8 GB/T93-1987
51 805300056 垫圈 20 WASHER 8 GB/T96.1-2002
52 252100565 支板 plank 1
53 250400239 分离式法兰 Split Flange 1 ZL50E.7.1.24-1
54 252110107 回油钢管 Tube 1
55 252100566 U形螺栓 Bolt 1
56 252111858 吸油钢管 Tube 1
57 805002288 O形圈 O- Ring 7
58 801902716 不锈钢喉箍 70-89 Hose Clamp 4 QC/T619-1999
59 252111855 工作泵吸油胶管 Rubber Hose 1
60 803073807 单向阀 Check Valve 1
61 803164756 接头 Joint 1 GE22LM33×2EDOMDCF
62 252111474 软管总成 Hose 1
63 252100608 安装板 Plank 1 Z5G.7.1-10
64 252101780 分离法兰 Spilt flange 1
65 803164234 法兰组件 FLANGE 1 M1M1HK-16
66 803164258 分离式法兰 Split Flange 1
1 805000017 螺栓 M8×25 bolt 10 GB/T5783-2000
2 805300010 垫圈 8 Washer 10
3 250400245 盖板 Cover 1
4 250400246 垫片 Washer 1
5 250400278 盖板 Cover 1
6 250400279 垫片 Washer 1
7 252900256 盖板 Cover 1
8 252900257 垫片 Washer 1
9 805000022 螺栓M16X25 Bolt 1 GB/T5783-2000
10 803164216 吸油滤清器 Filter Assy 1
11 801100122 O形密封圈82.5X3.55 O-Ring 1 GB/T3452.1-1992
12 805002238 螺柱M6X30 Bolt 4 GB/T901-1988
13 805300030 垫圈 6 Washer 6 4 GB/T93-1987
14 805200053 螺母 M6 Nut M6 4
15 803164217 回油滤清器 Filter Assy 1
16 803166395 液位计 Gauge Assy Level 1
17 803164230 空气滤清器 Air Filter Assy 1
18 252103001 油箱体 Tank 1
19 805000727 螺栓M10X25 Bolt 12 GB/T5783-2000
20 805300014 垫圈 10 Washer 12 GB/T93-1987
21 250200145 永久磁铁 Magnet 2
22 250200614 放油法兰接头 Joint 1
23 250200679 垫片 Washer 1
24 805300026 垫圈16 Washer 1
