Description

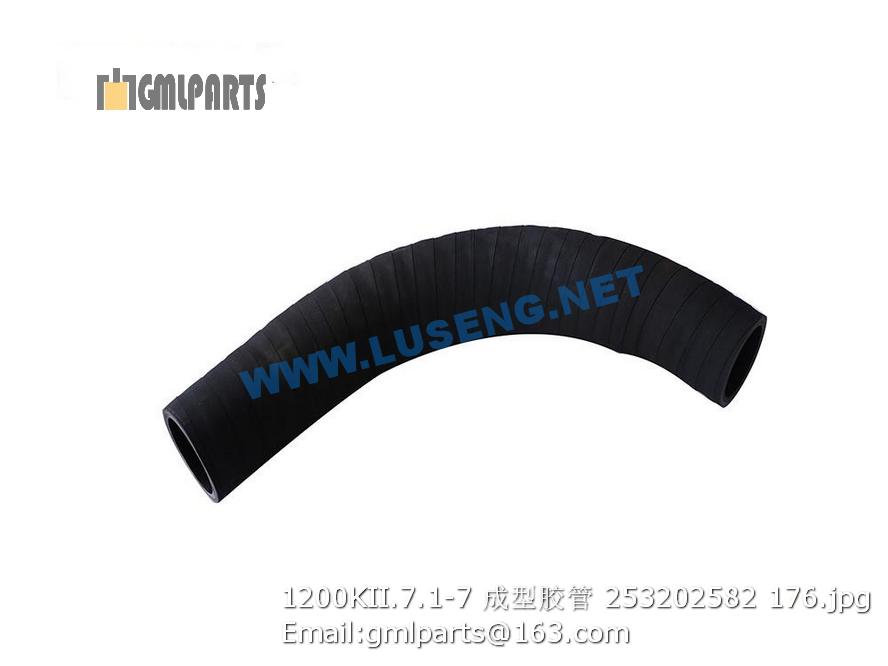

253202582 1200KII.7.1-7 HOSE

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 252108222 软管总成 Hose 2 M(II)
2 252101151 压板 Plate 4
3 252101152 管夹 Hose Clip 4
4 805000483 螺栓M8x80 Bolt 2
5 805300069 垫圈 8 Washer 8 2
6 805300010 垫圈 8 Washer 2
7 252101153 接头 Joint 2
8 805301417 垫圈30 Washer 2 Q/SC1294-2000
9 803164301 接头 Joint 2

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 803164276 接头 Joint 2
2 803164295 接头 Joint 2
3 252101001 软管总成 Hose 1
4 252108208 软管总成 Hose 1

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 252109796 燃油箱总成 Fuel Tank Assembly 1
2 805001930 螺栓M16X50 Bolt 4 GB/T5782-2000
3 805300011 垫圈 16 Washer 8 GB/T 93-1987
4 805300013 垫圈16 Washer 8 GB/T 97.1-2002
5 252110385 冷却系统 Cooling System 1
6 805000059 螺栓M10X60 Bolt 4 GB/T5782-2000
7 805201515 GB/T6182-2010 螺母 M10 6
8 805300017 垫圈10 Washer 10 GB/T97.1-2002
9 252101603 接头 Washer 1
10 805301412 复合式密封硬垫圈 18 WASHER 2 Q/SC1294-2000
11 803166675 胶管 B16×750 Hose 1 JB/T 8406-2008
12 801902707 不锈钢喉箍19-29 STAINLESS STEEL HOSE CLAMP 2
13 252100213 柴油机 Engine 1
14 252108690 发动机-双变连接 Joint 1
15 805000714 螺栓 M10×20 Blot 4 GB/T5783-2000
16 805300014 垫圈 10 Washer 6 GB/T93-1987
17 252101604 接头 JOINT 1
18 803164299 直通接头 Joint 2 GE15LM14×1.5EDOMD
19 803163573 弯头 Joint 3 EW15LOMDA3C
20 252107978 胶管 Pipe 1
21 252107984 接头 JOINT 1 W5G.1.6
22 252101539 1/4球阀 Ball Valve 1
23 801902706 不锈钢喉箍16-25 Clamp 2 QC/T619-1999
24 252110386 挡板总成 board system 1
25 252110387 降噪材料系统 material 1
26 252109849 空压机控制总成 Controlling 1
27 252110360 进排气总成 Intake and exhaust assembly 1
28 803190860 直通接头 Joint 2 GE15LM12×1.5EDOMDCF
29 252400356 柴油进油管 Pipe 1
30 805000043 螺栓 M10×30 Bolt 2 GB/T 5783-2000
32 252400357 柴油回油管 Pipe 1
33 805000061 螺栓 M16×65 Bolt 4 GB/T5782-2000
34 803304105 胶管 B16×1750 Hose 1 JB/T 8406-2008
35 252110770 滤清器安装板 board 1

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 800140973 风扇 Fan 1
2 252110365 连接盘 joint plate 1
3 805000054 螺栓M16X60 Bolt 6 GB/T5782-2000
4 805300011 垫圈 16 Washer 6 GB/T 93-1987
5 805300013 垫圈16 Washer 6 GB/T 97.1-2002
6 800345409 散热器总成 Radiator Assembly 1 XGSX01-105A
7 805000716 螺栓M12X30 Bolt 4 GB/T5783-2000
8 805300018 垫圈12 washer 12 6 GB/T93-1987
9 805300020 垫圈12 Washer 4 GB/T97.1-2002
10 252101555 直水管 Water pipe 2
11 801902614 T型抱箍φ64-72 CLAMP 6 φ64-72
12 252110369 发动机进水管 Pipe 1
13 252101554 弯管 Hose 1
14 252110362 中冷器进气管 Pipe 1
15 252110361 发动机出水管 Pipe 1
16 252101557 直水管 Pipe 1
17 252110380 双变油散管路 T/C Radiator Pipe 1
18 252110363 中冷器出气管 Pipe 1
19 252110372 连接盘 joint plate 1
20 252110364 密封垫 Washer 1
21 803163985 胶管 B25×1800 PIPE 1
22 801902709 喉箍 B25-38 CLAMP 2 QC/T619-1999
23 805000020 螺栓 M8×30 Bolt 4 GB/T5783-2000
24 805300010 垫圈 8 Washer 4
25 805300069 垫圈 8 Washer 8 6
26 805200045 螺母 8 Nut 6 GB/T 6170-2000
27 805000715 螺栓 M12×25 Bolt 2 GB/T 5783-2000
28 252110399 支架 bracket 1
29 252101143 垫块 Washer 1
30 252101145 U型螺栓 Bolt 1
31 803163984 胶管 B10×900 Hose 1 JB/T8406-2008
32 801902706 不锈钢喉箍16-25 Clamp 6 QC/T619-1999
33 803196264 胶管 B10×550 Hose 1 JB/T 8406-2008
34 801902608 不锈钢抱箍 54-63 STAINLESS STEEL HOSE CLAMP 2
35 252110384 钢管 Pipe 1
36 252109799 胶管 B10×60 Hose 1
37 805200290 螺母M6 Nut 5 GB/T 889.1-2000
38 805000525 螺栓M6×20 Bolt 5 GB/T5783-2000

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 252110373 软管总成 Hose assembly 2
2 252904956 管夹II Pipe Clip 4
3 252904826 板 Board 2
4 805002255 螺柱 M8×90 Stud 6 GB/T 901-1988
5 805300010 垫圈 8 Washer 6
6 805300069 垫圈 8 Washer 8 6
7 252110375 钢管I Steel pipe 1
8 252110377 钢管II Steel pipe 1
9 252904825 板 Plate 2
10 252904955 管夹I Pipe Clamp 4
11 252110378 软管总成 Hose assembly 1
12 252110379 软管总成 Hose assembly 1
13 805200045 螺母 8 Nut 6 GB/T 6170-2000
