Description

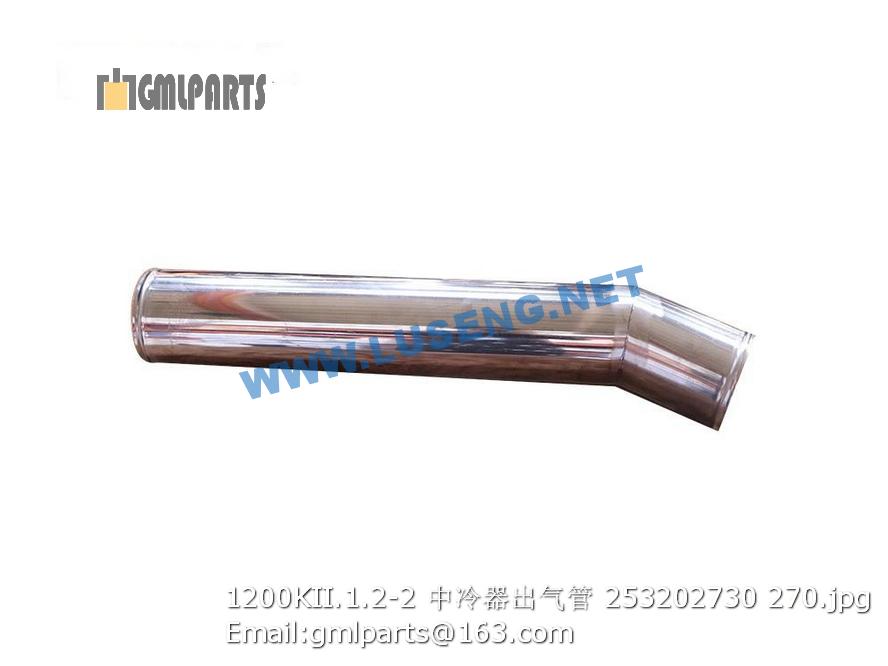

253202730 1200KII.1.2-2 AIR PIPE

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 800302218 轮胎23.5-25 TYRE 4
2 800302262 前桥总成 Axle 1
3 805002116 螺栓M30×2×270 Bolt 16 GB/T5785-2000
4 805201526 螺母M30X2 Nut 16 GB/T889.2-2000
5 805002117 螺栓M14X1.5X45 Bolt 16 GB5785-2000
6 805201527 螺母M14X1.5 Nut 16 GB/T889.2-2000
7 805000028 螺栓M16X50 BOLT 4
8 805301304 垫圈 16 Washer 4 GB/T95-1985
9 252900505 传动轴支痤 Bracket 1
10 805000411 螺栓 M16×80 Bolt 4 GB/T5782-2000
11 805200211 螺母 M16 NUT 4 GB/T6182-2010
12 805300013 垫圈16 Washer 8 GB/T 97.1-2002
13 250400359 螺栓 Bolt 8
14 805300033 垫圈 14 WASHER 8 GB/T93-1987
15 800302263 后桥总成 Axle 1
1.1 800302218 轮胎23.5-25 TYRE 4
1.2 252100200 无内胎轮胎23.5-25-16 Tyre 4 选配
2 800302252 前桥总成 Axle 1
3 805002110 螺栓 M30*2*140 Bolt 8 GB/T5785-2000
4 805201526 螺母M30X2 Nut 8 GB/T889.2-2000
5 250400359 螺栓 Bolt 12
6 805300033 垫圈 14 WASHER 12 GB/T93-1987
7 805000028 螺栓M16X50 BOLT 4
8 805301304 垫圈 16 Washer 4 GB/T95-1985
9 252900505 传动轴支痤 Bracket 1
10 805002117 螺栓M14X1.5X45 Bolt 16 GB5785-2000
11 805201527 螺母M14X1.5 Nut 16 GB/T889.2-2000
12 805000411 螺栓 M16×80 Bolt 4 GB/T5782-2000
13 805200211 螺母 M16 NUT 4 GB/T6182-2010
14 805300013 垫圈16 Washer 8 GB/T 97.1-2002
15 ▲ZL50G-012901 0
1 805000040 螺栓M16×60 Bolt 8 GB/T5783-2000
2 805300011 垫圈 16 Washer 8 GB/T 93-1987
3 252100473 压盖 Cover 1
4 252100474 衬垫 Gasket 1
5 252100666 联接轴 Shaft 1
6 252100475 衬套 Bush 1
7 800302253 后桥 Rear Axle 1
8 803164073 油封B240X270X15D Oil Seal 3 GB9877.1-1988
9 252100476 衬套 Bush 1
10 805300023 垫圈 20 Washer 20 8 GB/T93-1987
11 805000414 螺栓M20×160 Bolt 8 GB/T5782-2000
12 805000251 螺栓M14×50 Bolt 14
13 805300033 垫圈 14 WASHER 14 GB/T93-1987
14 252100667 联接盘 Plate 1
15 252100668 销轴 Pin 2
16 252100669 套 Bush 1
17 252102175 后安装架 Rear oscillating rack 1
18 252102179 前安装架 Front oscillating rack 1
19 805000060 螺栓M24×130 Bolt 8
20 805201519 螺母M24 Nut 8 GB/T6182-1986
21 805300021 垫圈24 Washer 16 GB/T97.1-2002
22 252101272 销轴 Pin 2
1 860118413 法兰叉头（一） Joint 1 500K.03.2-01
2 ▲ZL50G-013101 孔用弹性挡圈47 Circlip 12 GB893.1-86
4 860117405 万向节总成 Gimbal 3 EQ153
5 ▲ZL50G-013102 联接叉 Joint 3 500K.03.2-03
6 ▲ZL50G-013103 轴管（一） Pipe 1 500K.03.2-04
7 ▲ZL50G-013104 花键轴 Spline shaft 1 500K.03.2-05
8 ▲ZL50G-013105 螺母M10(镀锌) Nut 4 GB6170-86
9 ▲ZL50G-013106 弹簧垫圈φ10 Washer 4 GB93-87
10 ▲ZL50G-013107 螺栓M10x90 Bolt 4 GB5782-86
11 ▲ZL50G-013108 后轴承端盖 Flange 1 500K.03.2-09
12 ▲ZL50G-013109 轴承座 Flange 1 500K.03.2-10
13 ▲ZL50G-013110 密封圈 Seal Washer 1 ZL50.4-6
14 860111011 滚子轴承3511 Bearing 1 GB286-64
15 ▲ZL50G-013111 前轴承端盖 Flange 1 ZL40E.4-10
16 803166364 橡胶油封 60x90x12 Seal Washer 2 HG4-338-66J
17 ▲ZL50G-013112 轴套 Pipe 1 500K.03.2-06
18 860118412 法兰盘 Joint 1 500K.03.2-07
19 ▲ZL50G-013113 垫板 Flange 1 85Z01.3-6
20 ▲ZL50G-013114 锁板 Plate 1 85Z01.3-5
21 ▲ZL50G-013115 螺栓M10x35 8. Bolt 3 GB5783-86
