Description

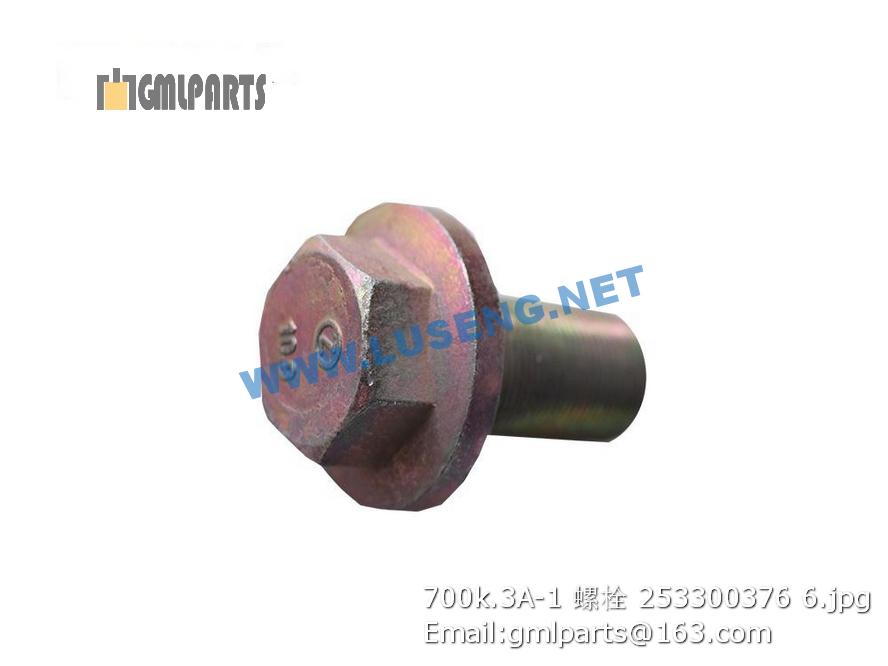

253300376 700k.3A-1 BOLT XCMG

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 252111889 铲斗 Bucket 1
2 805048814 螺栓M20×70-10.9 Bolt M20×70-10.9 2 GB/T8-1988
3 805300112 垫圈 20 Washer 20 2 GB/T97.1-2002
4 805300023 垫圈 20 Washer 20 2 GB/T93-1987
5 805238375 螺母 M20 10 Nut M20 18 GB/T6170-2000
6 805048815 螺栓M20×80-10.9 Bolt M20×80-10.9 16 GB/T8-1988
7 252111812 右边齿 Side Tooth（Right） 1
8 252101813 斗齿 Tooth 6
9 252101811 左边齿 Left Side Tooth 1
10 252109139 可换刀板总成 Blade Assembly 1 选配
1 805000018 螺栓 M8×20) Elbow 4
2 805300069 垫圈 8 Washer 8 11
3 805300010 垫圈 8 Washer 12
4 252000123 三通块 Joint 2
5 805002295 接头 Joint 2
6 252100920 胶管总成 Hose 1
7 803601030 接头 adapter 6
8 803164245 接头 Joint 2
9 803164731 接头 Adapter 1
10 252111043 软管总成 Bolt 1
11 805000237 螺栓 M8×45 Bolt 3
12 805200045 螺母 8 Nut 7 GB/T 6170-2000
13 800901160 脚制动阀 Brake valve 1
14 252400294 U形螺栓 “U” Bolt 2
15 252100922 胶管总成 Hose 1
16 803164268 接头 Joint 1
17 252100923 胶管总成 Hose 1
18 252100926 胶管总成 Hose 1
19 252100925 胶管总成 Hose 1
20 252100919 接头 Connector 2
21 805301416 垫圈27 Washer 2 Q/SC1294-2000
22 803166449 堵头 Plug 2
23 803164243 三通接头 Joint 1
24 803004073 蓄能器 Accumulator 2
25 252100924 胶管总成 Block 1
26 803171225 接头 803171225 1 GE12L11/16UNFOMDCF
27 805000062 螺栓 M10×35 Bolt 2 GB/T 5783-2000
28 805300014 垫圈 10 Washer 2 GB/T93-1987
29 803073073 齿轮泵 Gear Pump 1
30 252108520 垫片 Washer 1
31 803165766 接头 Connector 2 GE10LM18×1.5EDOMDA3C
32 803172361 软管总成 Hose 1
33 803164620 接头 Connector 1
34 803164781 接头 Joint 1
35 803163638 接头 Joint 1
