Description

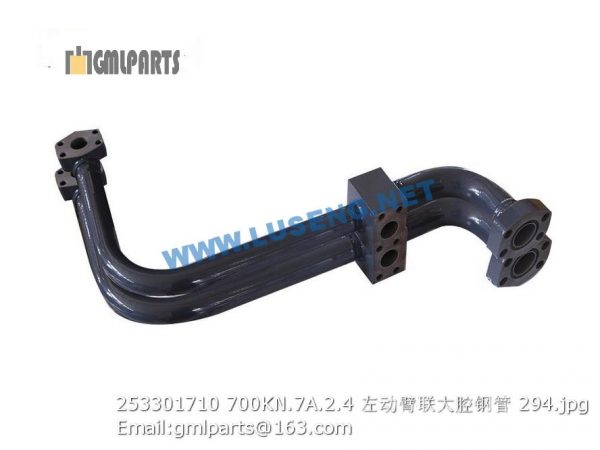

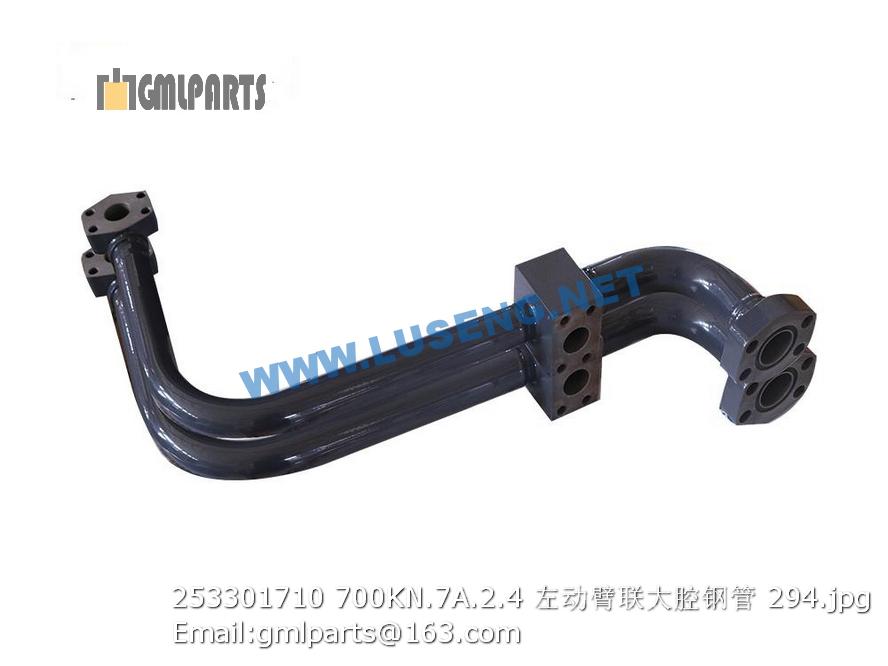

253301710 700KN.7A.2.4 TUBE

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 803163995 胶管 B16×1400 HOSE 1
2 805002144 螺栓 M20×1.5×55 Bolt 4 GB/T 5786-2000
3 805300023 垫圈 20 Washer 20 8 GB/T93-1987
4 252905670 燃油箱总成 FUEL TANK ASSEMBLY 1 500KD.1A.1
5 805000028 螺栓M16X50 BOLT 4
6 805300011 垫圈 16 Washer 4 GB/T 93-1987
7 805300013 垫圈16 Washer 4 GB/T 97.1-2002
8 800350007 散热器总成 Radiator Assembly 1 XGSX01-77J
9 252108750 胶管 Hose 1
10 252908318 液压油散管路 Hydraulic Radiator Pipe 1
11 805000043 螺栓 M10×30 Bolt 4 GB/T 5783-2000
12 805300014 垫圈 10 Washer 8 GB/T93-1987
13 805300017 垫圈10 Washer 4 GB/T97.1-2002
14 800351158 双变油散 Oil Radiator 1 XGYS01-13G
15 252908320 双变油散管路 T/C Radiator Pipe 1
16 805000682 螺栓 M20×1.5×65 Bolt 2 GB/T 5786-2000
17 252904543 胶管 Hose 1
21 805300056 垫圈 20 WASHER 2 GB/T96.1-2002
22 805000378 螺栓 M20×55 bolt 2 GB/T 5783-2000
23 800151211 发动机减振器 Engine Rubber Shim 2 ZB45
24 252903841 接头 Joint 1
25 805301419 复合式密封硬垫圈 39 WASHER 1 Q/SC1294-2000
26 252101962 接头 JOINT 1
27 252101963 空心螺栓 BOLT 1
28 805301412 复合式密封硬垫圈 18 WASHER 2 Q/SC1294-2000
29 250400122 直角接头 JOINT 1
30 250400125 胶管B13×340 HOSE 1 JB/T8406-2008
32 252100842 油门操纵 ACCELERATOR PEDAL 1
33 800152597 发动机 Engine 1 WD10G220E23(DHD10G0504*01)
34 800152598 发动机(带水寒宝) Engine 1 WD10G220E23(DHD10G0504*02)（选配）
35 252108958 电动泵油滤清器线束 WIRES 1 XSS-293、配水寒宝用
36 252904904 支架 BRACKET 1
37 252908322 压缩机出气管 AIR PIPE 1
38 252906006 垫圈 Washer 2 GB/T9163-2001
39 252900315 发动机出水管 Hose 1
40 805000716 螺栓M12X30 Bolt 2 GB/T5783-2000
41 805000714 螺栓 M10×20 Blot 4 GB/T5783-2000
42 252900313 接头 JOINT 1 500K.1.5
43 803166675 胶管 B16×750 Hose 1 JB/T 8406-2008
44 252900318 接头 JOINT 1
45 803164019 胶管B10X670 Hose 1 JB/T8406-2008
46 801902705 喉箍 Clamp 2
47 252107984 接头 JOINT 1 W5G.1.6
1 803184623 螺塞 M16×1.5 PLUG 2 QC/T385-1999
2 805301411 垫圈 16 WASHER 2 Q/SC1294-2000
3 252905673 燃油箱体 FUEL TANK 1
4 803164214 液位计 Liquid Level Meter 1 YWZ-127
5 252905671 法兰 Flange 1
6 252100465 橡胶垫 Seal Washer 1
7 805000017 螺栓 M8×25 bolt 9 GB/T5783-2000
8 805300010 垫圈 8 Washer 9
9 252905672 法兰 FLANGE 1 500KD.1A.1-2
10 250200206 垫片 WASHER 1 ZL40.1.3-8
11 805000727 螺栓M10X25 Bolt 6 GB/T5783-2000
12 805300014 垫圈 10 Washer 6 GB/T93-1987
13 252905762 螺塞 M45×1.5 Bolt 1
14 250200471 吸油滤油器总成 FILTER 1 XGXL5-10×100
15 803164100 复合式密封硬垫圈 45 WASHER 2 Q/SC1294-2000
16 252905687 吸油管 OIL SUCKING PIPE 1 500KD.1A.1.2
17 803164228 吸油滤芯 OIL SUCKING FILTER 1 WU-16×100-J
18 805301412 复合式密封硬垫圈 18 WASHER 1 Q/SC1294-2000
19 803164217 回油滤清器 Filter Assy 1
20 252905197 橡胶帽 Cap 1
21 805201482 蝶形螺母 M8 NUT 1
22 801902707 不锈钢喉箍19-29 STAINLESS STEEL HOSE CLAMP 2
23 251806245 透气接管 Air Pipe 1 500FN.2.2.1
24 251702785 呼吸器总成 Air FILTER 1 XG-1102002
25 803300971 燃油箱加油滤清器（带锁、选配） Fuel Tank Filter (With lock, optional) 1 每1000小时或半年更换，以先到为准. Change every 1000 hours or half a year (whichever comes first).
26 805000715 螺栓 M12×25 Bolt 1 GB/T 5783-2000
27 805300018 垫圈12 washer 12 1 GB/T93-1987
28 805300020 垫圈12 Washer 1 GB/T97.1-2002
29 803107807 螺塞M14X1.5 Plug 1 JB/T1000-1977
30 805301410 垫圈14 Washer 1 Q/SC1294-2000
