Description

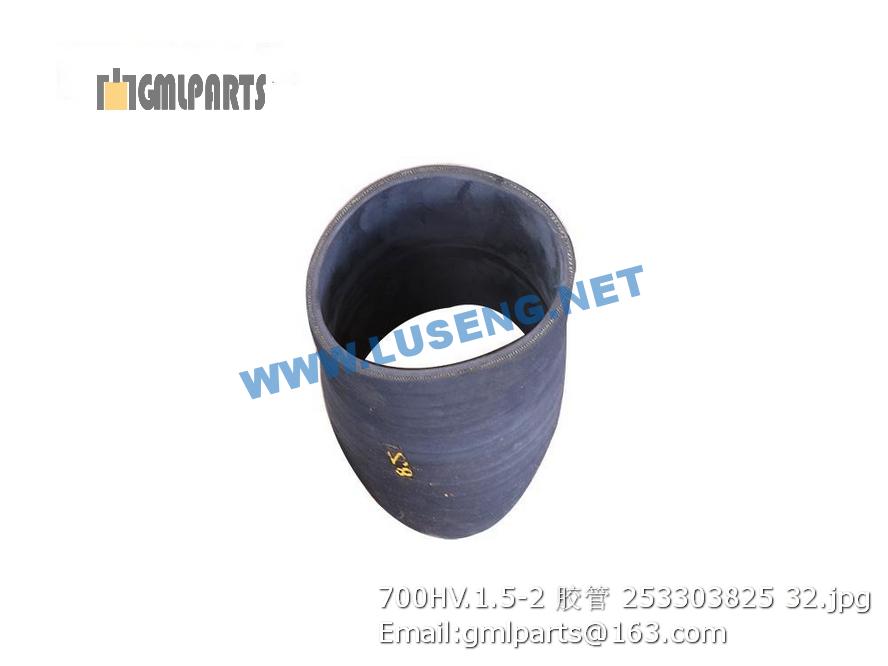

253303825 700HV.1.5-2 HOSE
序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 251806183 三联动臂钢管 Tube 2 500FN.22.3.1
2 805000018 螺栓 M8×20) Elbow 8
3 805300069 垫圈 8 Washer 8 8
4 805300010 垫圈 8 Washer 8
5 803191343 堵头 Plug 2
6 805000043 螺栓 M10×30 Bolt 2 GB/T 5783-2000
7 803004059 多路阀 Main Valve 1
8 252112107 软管总成 Hose 2
9 252101050 法兰接头 Joint 2
10 805000062 螺栓 M10×35 Bolt 8 GB/T 5783-2000
11 805300014 垫圈 10 Washer 14 GB/T93-1987
12 801100148 O形密封圈40×3.55 O- Ring 2 GB/T 3452.1-1992
13 801701500 胶管总成 Hose 2
14 252300477 多路阀进油管 Tube 1
15 252100889 胶管总成 Hose 1
16 252101054 胶管总成 Hose 1
17 252110391 胶管总成 Hose 1
18 252110395 支板 Plank 1
19 805300017 垫圈10 Washer 4 GB/T97.1-2002
20 805200048 螺母 M10 Nut 2 GB/T6170-2000
21 805002295 接头 Joint 5
22 803164232 接头 connector 2
23 252300189 固定板 Plank 1
24 252101057 接头 Joint 2
25 805300118 垫圈30 Washer 2 GB/T 97.1-2002
26 252100664 螺母 Nut 2
27 803164975 管夹 Plate 2
28 253005984 力士乐先导阀总成(FNR) Pilot Valve 1
29 805000204 螺栓 M10×80 Bolt 2 GB/T5783-2000
30 805000401 螺栓 M10×65 805000401 2 GB/T5782-2000
31 252109439 胶管总成 Hose 1
32 252100884 胶管总成 hose 1
33 803006650 顺序阀 Valve 1
34 252600671 胶管总成 Hose 1
35 252110393 胶管总成 Hose 1
36 803164243 三通接头 Joint 3
37 803164245 接头 Joint 2
38 252605345 电磁阀总成 Solenoid Valve 1
39 252110392 胶管总成 Hose 1
40 803164828 法兰组件 Flange compent 4
41 803164229 O形圈 37.69×3.53 O-Ring 4
42 803166449 堵头 Plug 1
43 805047998 螺栓 M8×35(达克罗) Bolt 2 GB/T16674.1-2004
44 805203166 螺母 M8 Nut 2 GB/T6177.1-2000
45 805004770 螺栓M10×20 Bolt 2 GB/T16674.1-2004
1 805000018 螺栓 M8×20) Elbow 2
2 805300010 垫圈 8 Washer 2
3 252110311 测压接头总成 Joint component 4
4 252110314 安装板 Plate 1
5 805002295 接头 Joint 2
6 252906070 测压线 Block 1
7 252110316 测压线 Hose 1
8 803164420 接头 Joint 1
9 801100148 O形密封圈40×3.55 O- Ring 1 GB/T 3452.1-1992
10 252107182 法兰块 Split Flange 1
11 805002239 螺柱 M10×75 Bolt 8 GB/T 901-1988
12 805300014 垫圈 10 Washer 8 GB/T93-1987
13 805200048 螺母 M10 Nut 8 GB/T6170-2000
14 252906069 测压线 Pressure line 2
15 803164243 三通接头 Joint 1
16 253101078 测压标识 Pressure identification 1
17 252107857 法兰块 Split Flange 1
18 801100068 O形圈 32.5×3.55 O- Ring 1 GB/T3452.1-1992
