Description

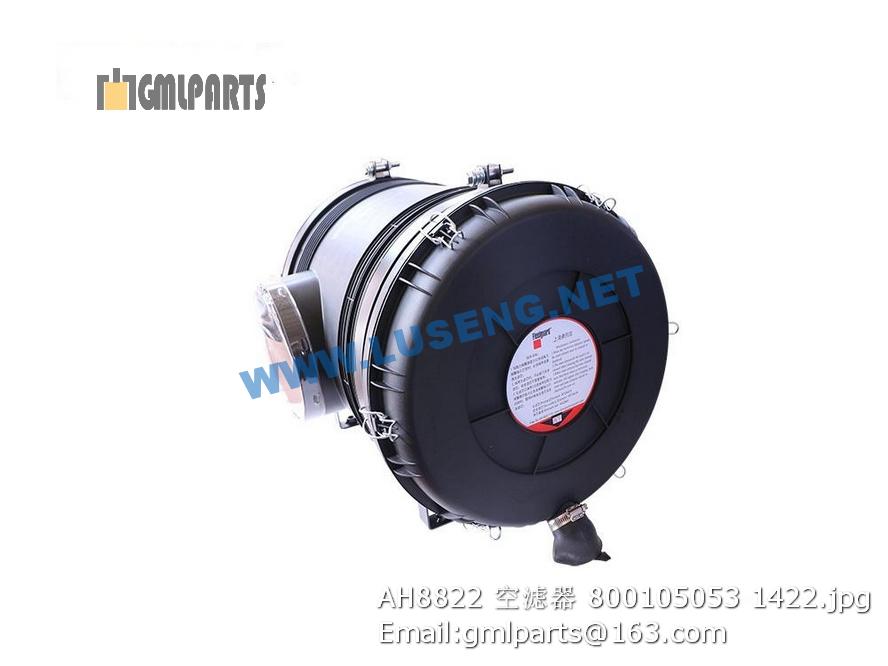

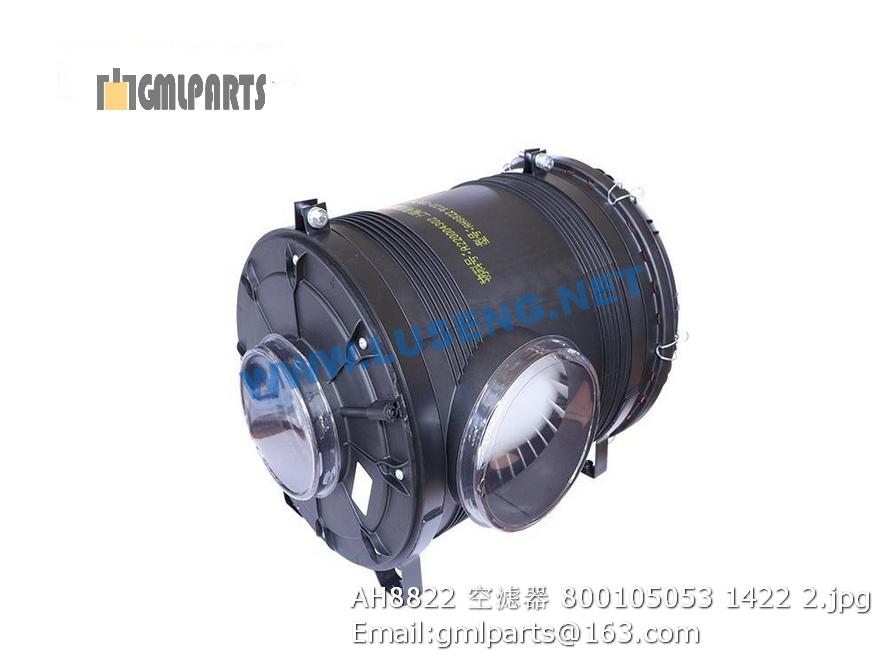

800105053 AH8822 Filter

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 253200353 前车架 Front Chassis 1
2 805000716 螺栓M12X30 Bolt 12 GB/T5783-2000
3 805300113 垫圈12 Washer 4 GB/T96.1-2002
4 805300018 垫圈12 washer 12 12 GB/T93-1987
5 253200416 盖板 Cover 1
6 269900193 调整垫片 ADJUSTING CUSHION 8 GB/T16674.1-2004
7 253201192 转向销 pin 2
8 250400159 垫块 BLOCK 2
9 805300011 垫圈 16 Washer 8 GB/T 93-1987
10 805000022 螺栓M16X25 Bolt 2 GB/T5783-2000
11 253200419 封板 Cover 2
12 253201222 调整垫片 Shim 19
13 253202039 动臂-车架销 Pin 2
14 253200418 垫块 Spacer 5
15 805300023 垫圈 20 Washer 20 9 GB/T93-1987
16 805000235 螺栓 M20×30 Bolt 5 GB/T 5783-2000
17 253202035 动臂缸-车架销 Pin 2
18 253201223 调整垫片 Shim 5
19 253202037 翻斗缸-车架销 Pin 1
20 805200045 螺母 8 Nut 2 GB/T 6170-2000
21 805300010 垫圈 8 Washer 5
22 805300069 垫圈 8 Washer 8 5
23 253201203 安装罩 Bracket 1
24 805000020 螺栓 M8×30 Bolt 5 GB/T5783-2000
25 805001901 螺栓 M18×60 Bolt 24 GB/T 5782-2000
26 805300039 垫圈 18 WASHER 24
27 253200420 上销轴承盖 Cover 1
28 253200421 调整垫片0.5 Shim 8
29 253200422 调整垫片0.2 Shim 4
30 805000028 螺栓M16X50 BOLT 6
31 253201206 上铰接销 Pin 1
32 253200423 上销衬套 Bush 2
33 800901334 密封圈B110X140X12 Oil Seal 2 GB/T9877.1-1988
34 226800188 轴承33022 Bearing 2 GB/T 297-1994
35 253201212 挡片 Washer 1
36 805300030 垫圈 6 Washer 6 4 GB/T93-1987
37 805000008 螺栓 M6×12 Bolt 4 GB/T5783-2000
38 801902678 螺栓 M20×70 Bolt 4 GB/T 32.1-1988
39 253201220 下销端盖 Cover 1
40 253201219 调整垫片1.0 shim 8
41 253201218 调整垫片0.5 shim 4
42 253201217 下销下轴套 bush 1
43 803164087 密封圈B160X190X15 sealing 2 GB9877.1-88
44 253201216 下销轴承盖 cover 1
45 253201215 调整垫片0.2 Shim 6
46 253201214 调整垫片0.5 Shim 12
47 226800187 轴承32226 Bearing 2 GB/T297-1994
48 253201213 下销上轴套 Bush 1
49 253201209 下铰接销 Pin 1
50 226500554 脚蹬 Pedal 1
