Description

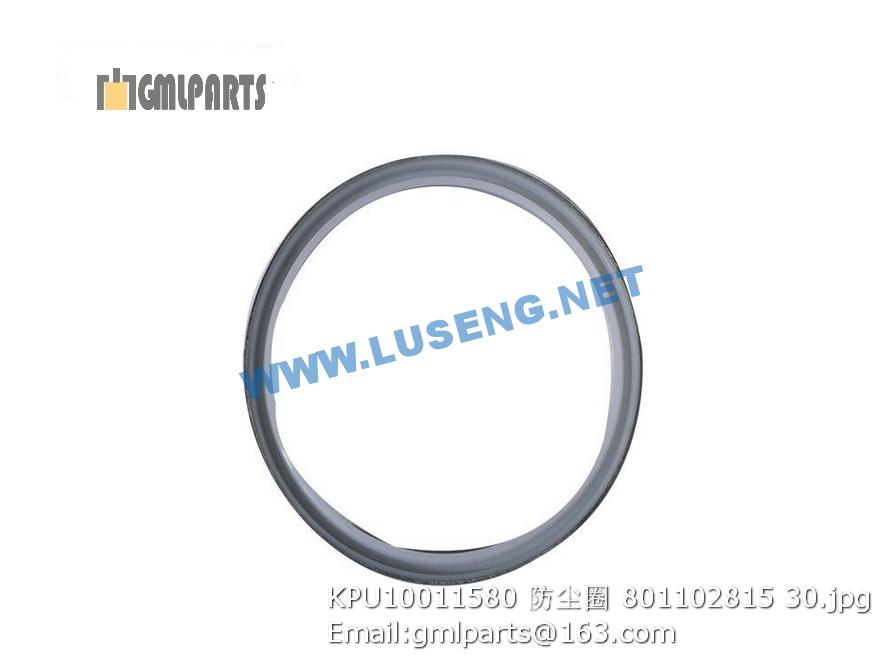

801102815 KPU10011580 Seal Dust

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 800901182 接头 Connector 4
2 805046516 螺栓 M8×50(达克罗) Bolt 2 GB/T5783-2000
3 225702745 过渡块 1
4 805338259 垫圈 8(达克罗) Washer 28
5 803164104 垫圈 12 Washer 4 JB/T1002-1977
6 225703005 胶管总成(加护套) 2 GB/T9605.1-1988
7 805338278 垫圈 10(达克罗) Washer 8
8 225703172 储气筒垫板 Gas storage cushion 1
9 805338302 垫圈 14(达克罗) Washer 6 JB/T982-1977
10 800901189 安全阀 Safety valve 2
11 800901179 接头 Connector 9
12 225702431 接头 1
13 800901306 三通阀 Connector 2
14 800901166 接头 Connector 1
15 805046503 螺栓 M8×16(达克罗) Bolt 2
16 225702056 组合阀安装板 Board 1
17 800902530 自动排水调压阀 Pressure Governor 1
18 225702410 三通接头 1
19 225702411 四通接头 2
20 225702192 橡胶护套 Rubber jacket 2
21 225702413 管卡 9
22 800901339 加力器总成 Booster assembly 2
23 805338276 垫圈 8 Washer 14
24 226500634 刹车胶管护板 4
25 805046482 螺栓 M12×30(达克罗) Bolt 4
26 805338305 垫圈 22(达克罗) Washer 6 JB/T982-1977
27 225702112 过渡接头M22X1.5 Connector 2
28 225702933 三通接头 1
29 225701538 13-C13-4500胶管总成 Pipe 3 GB/T9065.3-1988
30 225703206 储气筒安装支架 Gas storage bracket 1
32 805046548 螺栓M12X40（达克罗） Bolt 3 GB/T 5783-2000
33 805338280 垫圈12（达克罗） Washer 8
34 805338261 垫圈12（达克罗） Washer 12
35 225701543 8-C13-3500胶管总成 Pipe 5 GB/T9065.3-1988
37 225701541 8-C13-2700胶管总成 Pipe 4 GB/T9065.3-1988
42 225702937 管卡 1
43 805046502 螺栓 M8×12(达克罗) Bolt 14 GB/T5783-2000
44 226500636 空心螺栓 Bolt 2
45 225702113 接头 Joint 2
46 225703164 气泵接头 Air pump connector 1
47 225703596 固定支架 Fixation bracket 1
48 800937685 空压机接管 Pipe 1
49 225703163 接头 Connector 1
50 805239118 螺母M22×1.5 nut 1
51 801100032 O型密封圈10.6×2.65 O-sealing ring 6
53 800936505 气制动阀 Air braking valve 2
54 805046484 螺栓 M8×25(达克罗) Blot M8×25(Dacromet) 8 GB/T5783-2000
55 803192089 O形圈 7.5×1.8 O-ring 21 GB/T3452.1-2005
56 800901308 手控制动阀 Hand braking valve 1
57 225701522 接头 Connector 1
58 225701521 接头 Connector 1
60 225701540 8-C33-2600胶管总成 Pipe 1 GB/T9065.3-1988
63 225702190 6-A12-810胶管总成 Pipe 2 GB/T9065.1-1988
64 803004231 接头 Connector 4
65 225702930 胶管总成6-A12-2300 Pipe 2 GB/T9065.1-1988
67 805046547 螺栓 M12×35(达克罗) Bolt 4 GB/T5783-2000
69 805238366 螺母 10（达克罗） Nut 6
70 805046473 螺栓 M10×30(达克罗) Bolt 4
71 805338303 垫圈 16（达克罗） WASHER 11 JB/T982-1977
72 225703249 储气筒 Gas storage 2 XG25LZ
73 805338304 垫圈 18(达克罗) Washer 2 JB/T982-1977
74 800901188 接头体 Joint body 2
75 800901169 接头体 Joint body 6
76 800901155 自动放水阀 Water discharging valve 2
77 805338260 垫圈 10(达克罗) Washer 11
78 805046472 螺栓 M10×20(达克罗) Bolt 5
79 805046544 螺栓 M12×20 bolt 1 GB/T5783-2000
80 225703004 胶管总成（加护套） 2 GB/T9065.1-1988
82 805046510 螺栓 M8×30 Bolt 2
83 805046477 螺母 8 Nut 2
