Description

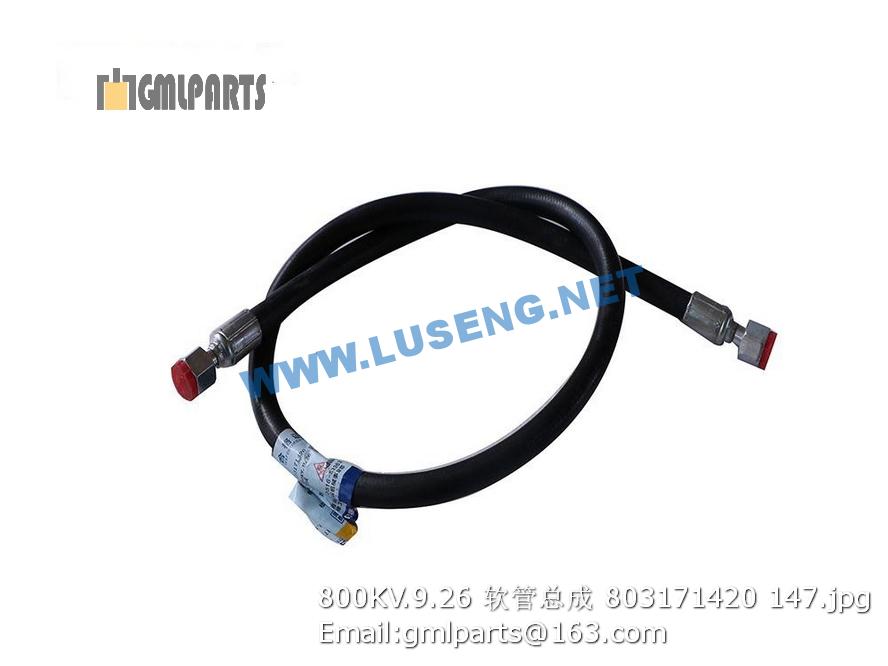

803171420 800KV.9.26 HOSE

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 803164236 接头 Connector 11
2 803164245 接头 Joint 4
3 252100934 胶管总成 hose 1
4 803164971 胶管总成 Limit Valve 1
5 252100500 限位杆支座 Plank 2
6 805200049 螺母 M12 Nut 4 GB/T6170-2000
7 252100501 限位杆 Limited rod 2
8 803004042-101521 限位阀(860110711,101521) Limit Valve 2 型号　Model 全系列
9 805300017 垫圈10 Washer 20 GB/T97.1-2002
10 805300014 垫圈 10 Washer 20 GB/T93-1987
11 805000100 螺栓 M10×55 Bolt 10 GB/T 5782-2000
12 803164239 接头 Joint 1
13 803164246 接头 Joint 1
14 252100894 胶管总成 Hose 1
15 803164243 三通接头 Joint 2
16 803164969 胶管总成 Hose 1
17 252101269 胶管总成 Joint 1
18 803004058 溢流阀 Hose 1
19 803164250 接头 Joint 2
20 805300010 垫圈 8 Washer 8
21 805001920 螺栓M8X75 Hose 4 GB/T5782-2000
22 803164129 O型圈22.4×2.65 O- Ring 1 GB3452.1-1992
24 803166449 堵头 Plug 1
25 252108519 接头块 Joint block 1 Z5GM(IV).7.3-2
26 805000137 螺栓M8X40 Bolt 4 GB/T5783-2000
27 252101036 胶管总成 Hose 1
28 803171732 胶管总成 Hose 1
30 803164970 胶管总成 Hose 1
31.1 803004045-101516 压力选择阀 Press Choose Valve 1 型号　Model 全系列
31.2 803004045-101521 压力选择阀 Press Choose Valve 1 型号　Model 全系列
32 803004077 单向阀 Valve 1
33 252101979 胶管总成 Hose 2
34 252100891 胶管总成 Hose 1
35 803201514 接头 Joint 4
36 250100112 转向器 Washer 1
37 805000401 螺栓 M10×65 805000401 8 GB/T5782-2000
38 803164237 接头 Joint 2
39.1 803171730 胶管总成 Hose 1
39.2 803171738 胶管总成 Hose 1 用于M(V)
40 805000062 螺栓 M10×35 Bolt 2 GB/T 5783-2000
41.1 803007063 齿轮泵 Nut 1
41.2 803007074 齿轮泵 Gear Pump 1 用于M(V)
42 269900177 FPS3/4 分离式法兰 Flange 1
43 252108520 垫片 Washer 1
44.1 803171734 胶管总成 Hose 1
44.2 803171740 胶管总成 Hose 1 用于M(V)
45 803164244 测压接头 Joint 1 VKA3/10L
1 803164236 接头 Connector 8
2 803164245 接头 Joint 2
3 803004044 单向阀 Valve 1
4 252100887 胶管总成 Hose 1
5 252100885 胶管总成 hose 1
6 252100884 胶管总成 hose 1
7 252100883 胶管总成 Hose 1
8 252100889 胶管总成 Hose 1
9 252100888 胶管总成 Hose 1
10 805000100 螺栓 M10×55 Bolt 4 GB/T 5782-2000
11 805300014 垫圈 10 Washer 14 GB/T93-1987
12 805300017 垫圈10 Washer 14 GB/T97.1-2002
13 252100502 压板 Plate 2
14 252100967 橡胶板 Plate 4
15 252101007 胶管总成 Hose 1
16 803164304 接头 Joint 2
17 800701136 二通球阀 Ball Valve 1
18 805300119 垫圈5 Washer 2 GB/T 97.1-2002
19 805300109 垫圈 5 Washer 2 GB/T93-1987
20 805100338 螺钉M5×20 Screw 2 GB/T65-2000
21 252101266 胶管总成 Hose 1
22 252105103 力士乐单手柄先导阀总成 valve 1
23 805100344 螺钉 M6×25 Bolt 4 GB/T65-2000
24 805300030 垫圈 6 Washer 6 4 GB/T93-1987
25 805300029 垫圈 6 Washer 6 4 GB/T97.1-2002
26 805200053 螺母 M6 Nut M6 4
27 803164724 接头 Joint 7 GE10L9/16UNFOMD
28 252109438 胶管总成 Hose 1
