Description

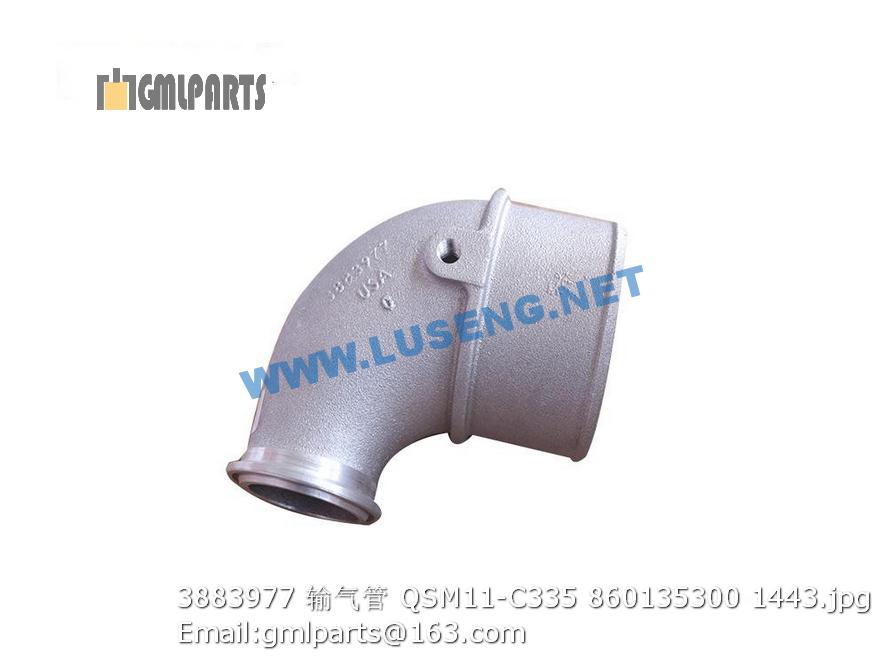

860135300 3883977 Air Transfer Connection QSM11-C335
序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 805000064 螺栓M12X55 Bolt 2 GB/T5783-2000
2 253003551 支架 Bracket 1
3 253003552 支架 Bracket 1
4 252906517 气瓶总成 Air Bottle Assembly 1
5 252906518 进气管 Hose 1
6 801902786 T型抱箍 Clamp 1 Φ114-122
7 801900251 T型抱箍φ112 Clamp 1 11ZH4-9921
8 805000164 螺栓M16×55 Bolt 4 GB/T5783-2000
9 805300013 垫圈16 Washer 4 GB/T 97.1-2002
10 805300011 垫圈 16 Washer 4 GB/T 93-1987
11 805200051 螺母 M16 Nut 4 GB/T6170-2000
12 252906519 支架 Bracket 1
13 253004143 U型螺栓 Bolt 1
14 805300010 垫圈 8 Washer 2
15 805200045 螺母 8 Nut 2 GB/T 6170-2000
16 252906520 中冷前气管 Hose 1
17 253003547 套管 Pipe 1
18 801902803 T型抱箍 Clamp 1 φ76-84
19 252900315 发动机出水管 Hose 1
20 252906521 中冷后气管 Hose 1
21 253003549 套管 Pipe 3
22 801902607 T型抱箍φ88-96 CLAMP 7 φ88-96
23 800345960 散热器总成 Radiator Assembly 1
24 805000716 螺栓M12X30 Bolt 8 GB/T5783-2000
25 805300018 垫圈12 washer 12 10 GB/T93-1987
26 805300020 垫圈12 Washer 8 GB/T97.1-2002
27 250400125 胶管B13×340 HOSE 1 JB/T8406-2008
28 250400122 直角接头 JOINT 1
29 801902706 不锈钢喉箍16-25 Clamp 2 QC/T619-1999
30 800141585 发动机 Engine 1 WP10NG220E30(DHD10G0409)
31 253100880 水管 Hose 1
33 252900748 空压机出气管 Air Pipe 1
34 252906006 垫圈 Washer 2 GB/T9163-2001
35 805001907 螺栓 M20×140 BOLT 2
36 805300056 垫圈 20 WASHER 2 GB/T96.1-2002
37 805201518 螺母M20 NUT 2 GB/T6182-2000
38 252900342 隔套 SPACER 2
39 252100222 减震器 RUBBER SHIM 4
40 805000043 螺栓 M10×30 Bolt 20 GB/T 5783-2000
41 805300014 垫圈 10 Washer 20 GB/T93-1987
42 805200048 螺母 M10 Nut 16 GB/T6170-2000
43 252906522 发动机进水管 Hose 1
44 822137392 胶管φ19×1500 Hose 1 HG/T2491-2009
45 822137393 胶管Φ19×500 Hose 1 HG/T2491-2009
46 801902709 喉箍 B25-38 CLAMP 4 QC/T619-1999
47 252903972 液压油散管路 Hydraulic Radiator Pipe 1
48 252108750 胶管 Hose 1
49 252108751 双变油散管路 T/C Radiator Pipe 1
50 805000062 螺栓 M10×35 Bolt 4 GB/T 5783-2000
51 805300017 垫圈10 Washer 12 GB/T97.1-2002
52 800305568 双变油散 T/C Radiator 1 XGYS01-13B
53 253003952 弯板 Board 2
54 805101761 螺钉M6×8 Bolt 4 GB/T68-2000
55 805300030 垫圈 6 Washer 6 4 GB/T93-1987
56 252906918 盖板 Plate 1
