Description

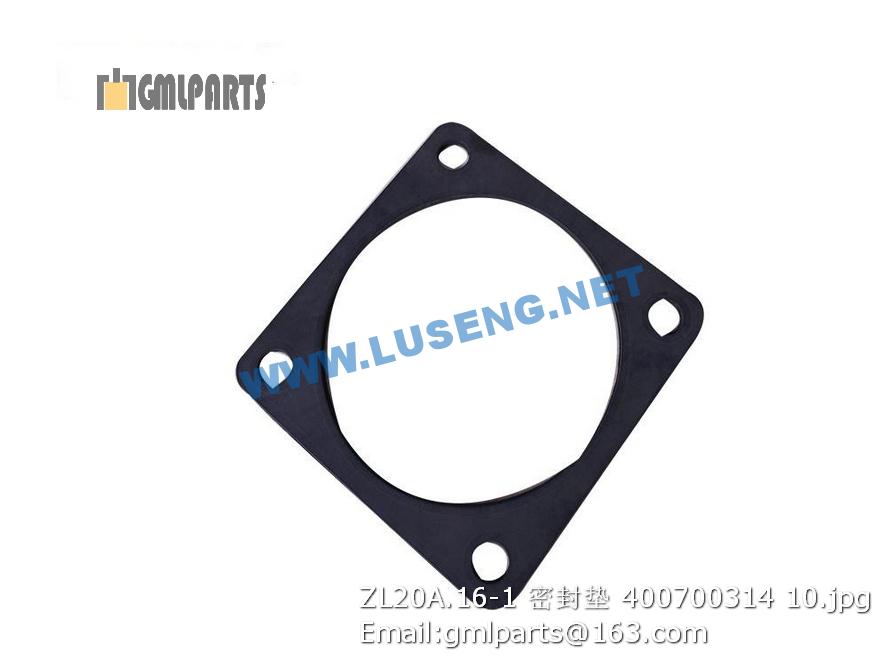

400700314 ZL20A.16-1 GASKET XCMG

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 230503162 驱动侧支撑板 Support 1 XD123 XD133
1 230901696 驱动侧支撑板 Support 1
2 230502586 过渡圈 Transition Circle 1
3 230503164 驱动板 Drive plate 1
4 801902778 减振块 Shock absorber 6 SM-1199-3
5 230503976 轮子焊接 1 XD123 XD133
6 230503973 驱动侧轴承座 bearing-housing outer 1
7 230500789 轴承盖 beraing cover 1
8 800511402 圆柱滚子轴承 columned 4
9 230500790 驱动侧激振器 Eccentricity shaft 1
9 230900575 驱动侧激振器 eccentricity shaft 1
10 230502587 连接轴 transmission shaft 1
11 230503974 内轴承座 bearing-housing iner 2
12 230900576 振动侧激振器 eccentricity shaft 1
12 230500792 振动侧激振器 Eccentricity shaft 1
13 230503975 振动侧轴承座 bearing-housing 1
14 230500847 框架轴承座 frame bearing-housing 1
15 801905221 减振器 Damping 6
15 801905222 减振器 Damping 6 SM-1199-5
16 230503163 连接板 joint plate 1
17 230503160 振动侧支撑板 support plate 1 XD143
17 230901694 振动侧支撑板 support plate 1
18 805000145 螺栓 M20×60 Bolt 26 GB/T5783-2000
19 805301379 垫圈 20(达克罗) WASHER 30 DIN6796
20 805300112 垫圈 20 Washer 20 22 GB/T97.1-2002
21 805300023 垫圈 20 Washer 20 22 GB/T93-1987
22 805000014 螺栓 Bolt 72
23 805301374 垫圈 12(达克罗) Bolt 100
24 805200098 螺母 M12 Nut 96 GB/T889.1-2000
25 805000040 螺栓M16×60 Bolt 8 GB/T5783-2000
26 805301377 垫圈 16(达克罗) Wahser 8
27 805200200 螺母 M16 Nut 8 GB/T889.1-2000
28 228302283 马达连接圈 motor bracket 1
29 228302285 轴承压板 connection plate 1
30 230500796 花键套 splinded sleeve 1
31 230100213 锁片 locked spacer 4
33 800511397 框架轴承 bearing 1 JM822049-90N01
34 801100314 O形密封圈Φ165×3.55 O-ring 1
35 801101754 油封 1
36 805000144 螺栓M20×45 bolt 22 GB/T 5783-2000
37 805000660 螺栓 M16×40 10.9 805000660 48 GB/T5783-2000
38 230500805 过渡安装板 transition plate 1
39 230502588 橡胶套 rubber sleeve 2
40 801100055 O型圈160×3.55 O-ring 1
41 803164135 O型圈300×5.3 O-ring 2
42 805000680 螺栓 M10×25-10.9 Bolt 4 GB/T5783-2000
44 800302482 球面螺母M22×1.5 Spherical Nut 10
45 805000612 螺栓 M16×45 Bolt 17
46 805300011 垫圈 16 Washer 17 GB/T 93-1987
47 230500799 调整垫 WASHER 2
48 230500800 调整垫 WASHER 4
49 230502609 调整垫 WASHER 2
50 230502610 调整垫 WASHER 4
51 228700169 油塞 Oil Plug 4
52 805300055 垫圈 30 WASHER 4 JB982-77
53 230100206 油位螺栓 Oil lever glass 1
54 805300025 垫圈 12 Washer 1
55 803201494 透气塞 breath cap 1 C-M12
56 801101755 加油管 GREASE CUP 1
57 805000086 螺栓 M12×65 Bolt 4 GB/T5783-2000
58 800302301 减速机 Retarder 1
59 230500801 调整垫 WASHER 2
60 230500802 调整垫 WASHER 4
61 230500803 调整垫 WASHER 2
62 230500804 调整垫 WASHER 4
63 805000029 螺栓 M10×40 Bolt M10×40 8 GB/T5783-2000
67 803166351 油封 1
68 805000017 螺栓 M8×25 bolt 1 GB/T5783-2000
69 805002082 螺栓M20×20 Bolt 4
70 230502589 螺栓盖 Cover 30
71 805200105 螺母M22 Nut 10 GB/T6173-2000
72 805338246 垫圈16 washer 48 Nord-Lock
73 805000023 垫圈20 Washer 805000023 24
74 230504315 弹簧 spring 1
