Description

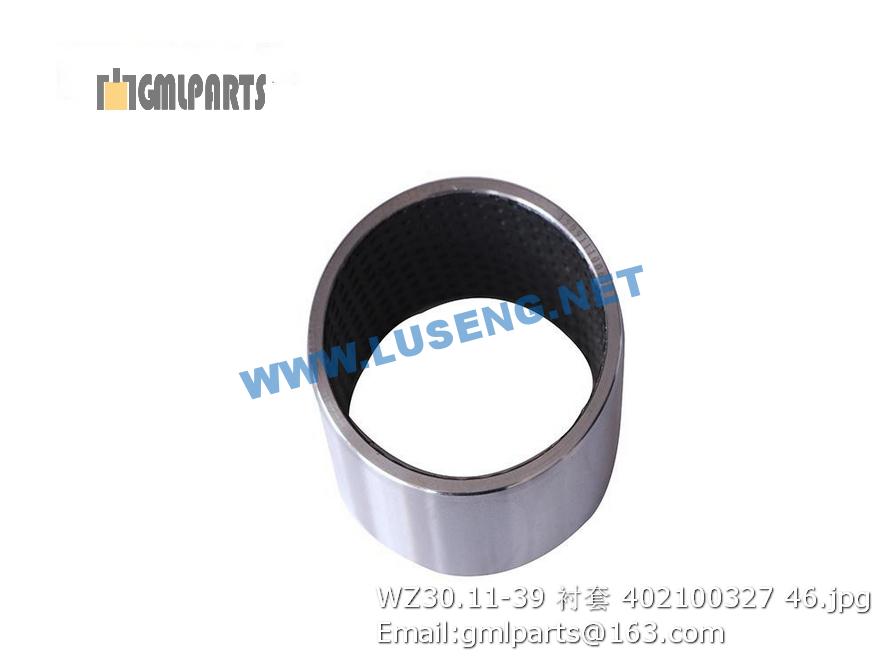

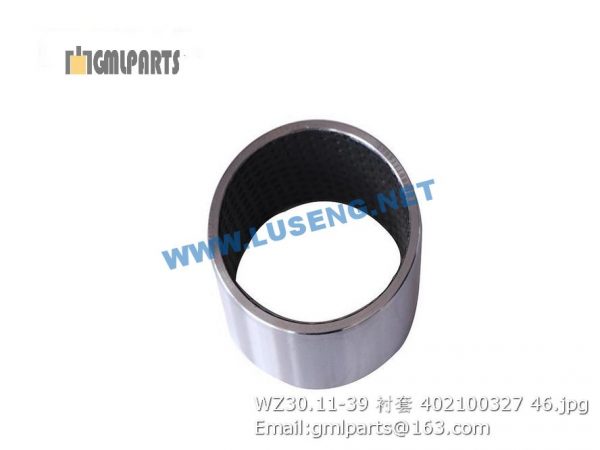

402100327 WZ30.11-39 BUSHING XCMG

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 228300522 板 PLATE 2
2 805046494 螺栓 M6×12(达克罗) Bolt 8
3 805338258 垫圈 6(达克罗) Washer 8
4 805338366 垫圈 24 300HV WASHER 8 GB/T97.2-2002
5 805049100 螺栓 M24×2×80(达克罗) BOLT 8 GB/T5786-2000
6 228303097 加油管 SUPPLY TUBE ASSY 1
7 228303103 加油管 SUPPLY TUBE ASSY 1
8 228303111 压轮框架 FRAME 1
9 228303114 前梁 FRONT GIRDER 1
10 228303124 转向铰接 STEERING HITCH 1
11 800511349 关节轴承 GAC65S/K1 BEARING 2 GB/T9164-2001
12 228303128 转向铰接端盖 COVER 1
13 805140845 螺钉 M12×16(达克罗) BOLT 3 GB/T77-2007
14 228300525 V型圈 V-RING 2
15 228303132 调整垫Ⅱ SHIM 8
16 228303125 调整垫Ⅰ SHIM 8
17 228303120 调整垫Ⅲ SHIM 4
18 805338321 垫圈 20(达克罗) WASHER 12 GB/T93-1987
19 805047579 螺栓 M20×80 (10.9级)(达克罗) BOLT 12 GB/T5783-2000
1 805048337 螺栓 M24×90(达克罗) Bolt 4 GB/T5782-2000
2 805338291 垫圈 24(达克罗) Washer 20 GB/T97.1-2002
3 228401789 螺栓M24×20 4
4 228303036 调整垫 SHIM 8
5 228303034 调整垫 SHIM 8
6 228303035 调整垫 SHIM 8
7 805046573 螺栓 M16×40(达克罗) bolt 17 GB/T5783-2000
8 805338263 垫圈 16 Washer 17
9 805201509 螺母M24 Nut 8 GB/T6170-1987
10 228300477 支撑板 Support plate 1
11 800302302 减速器 Torque reducer support 1
12 228300476 驱动板 Drive plate 1
13 805200098 螺母 M12 Nut 80 GB/T889.1-2000
14 805301374 垫圈 12(达克罗) Bolt 86
15 800302482 球面螺母M22×1.5 Spherical Nut 10
16 805239118 螺母M22×1.5 nut 10
17 805048379 螺栓 M12×45(达克罗) Bolt 24
18 805046550 螺栓 M12×45(达克罗) Bolt 40 GB/T5783-2000
19 801902798 减振块 Shock absorber 6 YLJ-19B
20 805046547 螺栓 M12×35(达克罗) Bolt 6 GB/T5783-2000
21 228300492 端盖 Cover 1
22 228300491 纸垫 Fibre 1
23 805048974 螺栓 M16×45(达克罗) Bolt 40 GB/T5782-2000
24 805338246 垫圈16 washer 40 Nord-Lock
25 228300481 左轴承座 Bearing housing left 1
26 803196026 O形圈 387×7 2 GB/T3452.1-2005
27 800511396 振动轴承 Drum bearing 4 NJ322
28 228300482 左偏心轴 Eccentricity shaft left 1
29 805300055 垫圈 30 WASHER 4 JB982-77
30 228700169 油塞 Oil Plug 4
31 228302818 轴承座 bearing house 2
32 228303026 压轮 Drum 1
33 226802286 油位螺栓 Oil Lever Bolt 1
34 805300026 垫圈16 Washer 1
35 228700157 橡胶套 Rubber sleeve 2
36 228700161 传动轴 Transmission shaft 1
37 228300484 右偏心轴 Eccentricity shaft right 1
38 230504315 弹簧 spring 1
39 228302284 花键套 Spline sleeve 1
40 228302280 外轴承座 Bearing housing outer 1
41 801101754 油封 1
42 800511397 框架轴承 bearing 1 JM822049-90N01
43 228302281 框架轴承座 Frame bearing set 1
44 805203163 螺母M16 Nut 8 GB/T889.1-2000
45 805338284 垫圈 16(达克罗) Washer 8 GB/T97.1-2002
46 227001607 加油管 oil pipe 1
47 805046484 螺栓 M8×25(达克罗) Blot M8×25(Dacromet) 1 GB/T5783-2000
48 803192120 O型圈 165×3.55 1
49 803166351 油封 1
50 228302285 轴承压板 connection plate 1
51 228302279 锁片 Washer 4 GB/T859-1987
52 805046892 螺栓10×45 Bolt 8 GB/T5783-2000
53 228303032 透气软管总成 Breath cap 1
54 228302283 马达连接圈 motor bracket 1
55 805046639 螺栓 M12×60(达克罗) Bolt 4 GB/T5782-2000
56 805338261 垫圈12（达克罗） Washer 4
57 228302282 安装板 Connect plate 1
58 805048161 螺栓 M16×65(达克罗) Bolt 8 GB/T5782-2000
59 801902820 减振块 Shock absorber 4 YLJ-19C
60 805046635 螺栓 M12×50(达克罗) 16 GB/T5782-2000
61 228302718 右连接板 Connecting plate 1
62 805046686 螺栓 M24×110(达克罗) Bolt 4 GB/T5782-2000
