Description

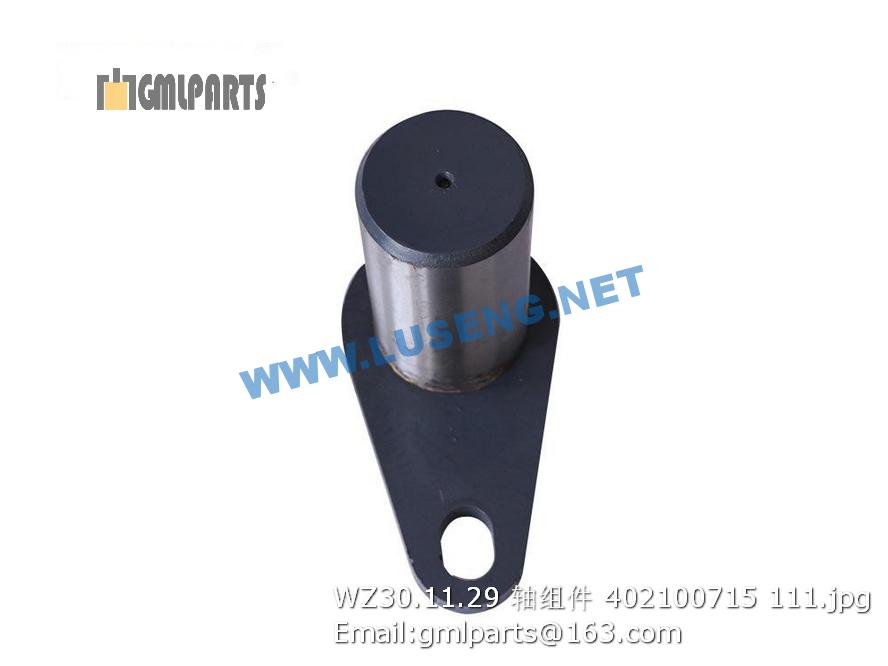

402100715 WZ30.11.29 pin

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 803164621 接头 adapter 5
2 239900433 软管总成 Hose 1
3 803164760 法兰接头 Flange 2
4 803163574 弯头 Elbow 4
5 803165218 软管总成 HOSE 1
6 803163650 弯头 Connector 2
7 228700444 软管夹 Hose clamp 4
8 228700445 固定板 PPL Plate 4
9 805000036 螺栓 M10×90 805000036 8 GB/T5782-2000
10 805300014 垫圈 10 Washer 14 GB/T93-1987
11 805200080 螺母M10 Nut 4
12 803164742 接头 Adapter 1
13 803164761 接头 Connector 1
14 803164256 接头 Connector 1
15 803004185 振动马达 Vibration motor 1
16 801100091 O型圈100×3.55 “O” ring 100X3.55 1 GB/T3452.1-1992
17 805000716 螺栓M12X30 Bolt 2 GB/T5783-2000
18 805301374 垫圈 12(达克罗) Bolt 2
19 239900599 软管总成 Hose 2
20 239900431 软管总成 Hose 1
21 803164871 接头 Adapter 1
22 228700567 集油箱 Oil 1
23 805000047 螺栓 M10×50 Bolt 6 GB/T 5783-2000
24 239900389 软管总成 Rose 1
25 239900411 软管总成 Hose 1
26 803164538 滤芯 Filter 1 SF6720,滤芯每1000小时或半年更换，以先到为准 SF6720, filter every 1000 hours or half year replacement, whichever occurs first
27 803164539 吸油滤清器底座 filter base 1
28 228700446 螺栓 bolt 2
29 805300010 垫圈 8 Washer 2
30 803004378 振动泵 Vibration pump 1
31 803163853 测压接头 Pressure Measurement Joint 3
32 803164622 接头 adapter 2
33 803164259 接头 CONNECTOR 1
34 803164232 接头 connector 1
35 803164870 接头 Adapter 1
36 239902023 软管总成 Hose 1
37 803164795 接头 Joint block 1 GB/T6170-2000
1 803164621 接头 adapter 2
2 803164734 接头 joint 1
3 803163583 接头 Joint 1 GE15LM22×1.5EDOMD
4 803164635 三通接头 adapter 3
5 803163573 弯头 Joint 3 EW15LOMDA3C
6 803164565 测压接头 adapter 1
7 800511237 关节轴承 Bearing 4 GB/T304.5-1981
8 801100336 黄油嘴M10X1 Grease Nipple 4 JB/T7940.1-1995 JB/T7940.1-1995
9 803081720 转向油缸 Cylinder 2
10 239900435 软管总成 hose 1
11 803009410 转向泵 Steering 1
12 805100100 螺钉 M10×35 Screw M10×35 4 GB/T70.1-2008 GB/T21-1976
13 805300014 垫圈 10 Washer 4 GB/T93-1987 GB/T93-1987
14 803165218 软管总成 HOSE 1
16 803103818 接头 Joint 4
17 239900434 软管总成 Hose 1
