Description

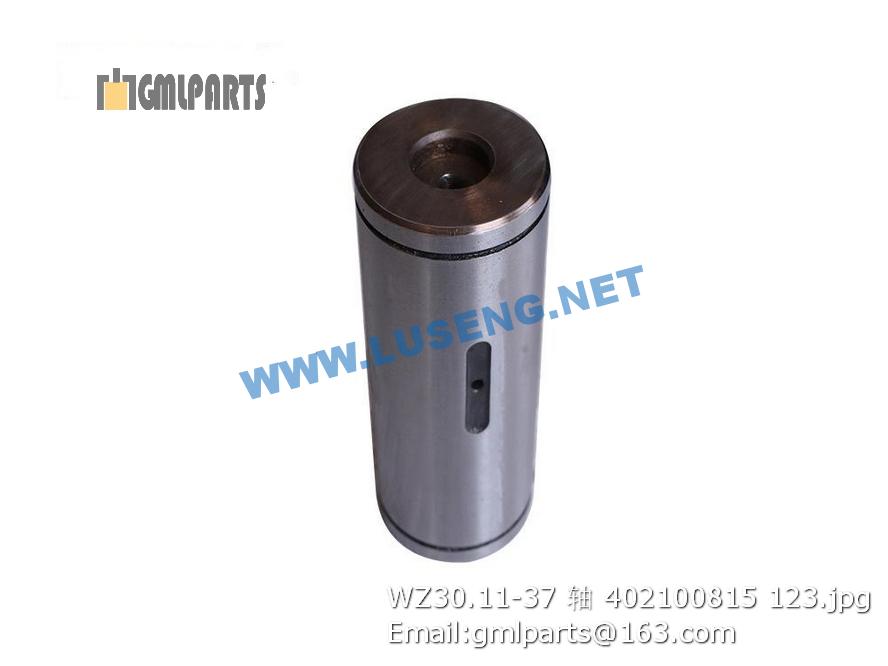

402100815 WZ30.11-37 pin xcmg
序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 228303130 车架装配 FRAME ASSEMBLE 1
2 228303033 振动轮 Drum Assembly 1
2 228303039 振动轮（焊接式） PD Drum Assembly 1
2 228303050 振动轮（可拆式） PD Drum Assembly 1
3 228302937 传动系统 TRANSMISSION SYSTEM 1
3 228302987 传动系统 TRANSMISSION SYSTEM 1
4 228303082 动力系统 ENGINE SYSTEM 1
5 228303171 仪表箱及操纵系统 instrument and control 1 228303171
6 228302990 驾驶室 Cab 1 XS123S.8
7 228303143 电气系统 electric system 1
8 228303079 液压系统 hydraulic system 1
9 228303054 机罩总成 Engine hood 1
10 228302741 刮泥板 scraper 1
11 228303155 标记安装 PAINT MARKER 1
12 228302988 空调系统 AC SYSTEM 1
13 228303138 随机工具及备件 ATTACHED TOOLS 1
1 805301379 垫圈 20(达克罗) WASHER 12 DIN6796
2 805047579 螺栓 M20×80 (10.9级)(达克罗) BOLT 6 GB/T5783-2000
3 228302922 燃油箱装配 fuel tank 1 XS122PDBR.1.1
4 805047076 螺栓 M20×60（10.9级）(达克罗) bolt 6 GB/T5783-2000
5 228302927 液压油箱装配 hydraulic oil tank 1 XS122PDBR.1.2
6 228303118 牵引车架 rear frame 1 XS123S.1.1
7 228303135 栅栏安装板 fence mounting plate 2 XS123S.1-1
8 805338280 垫圈12（达克罗） Washer 10
9 805338261 垫圈12（达克罗） Washer 10
10 805046544 螺栓 M12×20 bolt 4 GB/T5783-2000
11 805006287 螺栓 M12×40(达克罗) bolt 6 GB/T5783-2000
12 228303121 右支架 right support 1 XS123S.1.4
13 228303101 左支架 left support 1 XS123S.1.3
14 805338260 垫圈 10(达克罗) Washer 18
15 805338278 垫圈 10(达克罗) Washer 18
16 805011330 螺栓10×25 Bolt 6 GB/T 5783-2000
17 801101755 加油管 GREASE CUP 1
18 805006413 螺栓 M12×35(达克罗) bolt 12 GB/T5783-2000
19 226803050 梯子 LADDER 1
20 805046455 螺栓 M10×45(达克罗) bolt 6 GB/T5783-2000
21 805203197 螺母 M10 nut 6 GB/T889.1-2000
22 228300589 板 Plate 1
23 805048364 螺栓 M10×15 bolt 6 GB/T5783-2000
24 228700273 销 Pin 2
25 228700275 连接板 Plank 1
26 801100336 黄油嘴M10X1 Grease Nipple 2 JB/T7940.1-1995
27 228303102 压轮框架总成 FRAME ASSEMBLE 1
28 805046502 螺栓 M8×12(达克罗) Bolt 1 GB/T5783-2000
29 228300590 防尘盖 Dust-proof cover 1
30 228300591 盖 Cover 2
31 228303110 调整垫Ⅰ adjusting shim 4 XS123S.1-2
32 228303098 调整垫Ⅱ adjusting shim 4 XS123S.1-3
33 228303112 调整垫Ⅲ adjusting shim 4 XS123S.1-4
34 228300525 V型圈 V-RING 1
35 228303106 电瓶箱 battery box 1 XS123S.1.5
36 800511349 关节轴承 GAC65S/K1 BEARING 2 GB/T9164-2001
37 805301374 垫圈 12(达克罗) Bolt 12
39 801968749 橡胶条 Rubber 1
40 805338276 垫圈 8 Washer 8
41 805338259 垫圈 8(达克罗) Washer 8
42 805046509 螺栓 M8×25(达克罗) Bolt 4
43 228302557 封板 Plate 1
45 228401768 栅栏 fence 2 XS142Ⅴ.1.5
46 805046893 螺栓 M8×15 Bolt 4
