Description

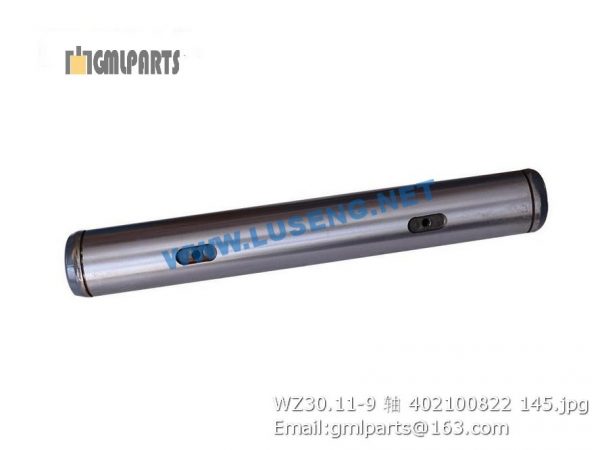

402100822 WZ30.11-9 SHAFT XCMG
序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 805400036 挡圈 35 Clip ring for hole 2 GB/T893.1-1986
2 800512649 轴承 Joint bearing 2 GB304.5-81
3 805603367 开口销3.2×40 pin 1 GB/T91-2000 GB/T91-2000
4 803044798 活塞 piston 1
5 803044799 格莱圈40×29×4.2 Glyd Ring 1
6 803044801 孔用支撑环 Ringretaining 1
7 801100160 O型圈24×2.4 O-ring 2 GB/T1235-1976 GB1235-76
8 803044800 活塞杆 piston shaft 1
9 803045106 缸体 Cylinder 1
10 803044803 O型圈40×3.1 O-ring 1 GB1235-76 GB1235-76
11 803044804 导向套 Guide sleeve 1
12 803044805 轴封20×28×5.7 Shaft seal 1
13 803044806 防尘圈20×28×5 Dustproof ring 1
14 803044807 调整垫片 Washer 1
15 803044808 压板 plate 1
16 803044809 内六角螺钉M5×22 Screw 4 GB/T70.1-2000 GB/T70.1-2000
17 803044810 隔套 cylinder 1
1 805000322 螺栓 M6×16 Bolt 14 GB/T5783-2000
2 805300030 垫圈 6 Washer 6 6 GB/T93-1987
3 805300029 垫圈 6 Washer 6 6 GB/T97.1-2002
4 228302568 框架 Frame 1
5 228700313 小盖板 Cover board 1
6 805000033 螺栓M8×16 Bolt 2 GB/T5783-2000
7 805300010 垫圈 8 Washer 10
8 228302348 盖板 Cover plate 1
9 226800222 铰链 Hinge 2
10 805000043 螺栓 M10×30 Bolt 24 GB/T 5783-2000
11 805300014 垫圈 10 Washer 12 GB/T93-1987
12 805300017 垫圈10 Washer 12 GB/T97.1-2002
13 228302551 发动机罩 Engine hood 1
14 228300595 左护板 Left cover plate 1
15 228300596 右护板 Right cover plate 1
16 228700309 连接销 Connect pin 2
17 228700310 固定板 Fixed plate 2
18 801100340 油杯M6×1 grease cup 2
19 805000390 螺栓M5X12 Bolt 4 GB/T5783-2000
20 805300109 垫圈 5 Washer 4 GB/T93-1987
21 805000037 螺栓M10×50 BOLT 2 GB/T5782-2000
22 805200048 螺母 M10 Nut 2 GB/T6170-2000
23 ▲803004190-100110 减振垫 KLJZD-XG-003 2
24 228700206 橡胶条 Rubber 2
25 805100064 螺钉 M8×20 Bolt 8 GB/T70.1-2008
26 801902774 密封条 Seal lips 1
27 805000040 螺栓M16×60 Bolt 4 GB/T5783-2000
28 805300011 垫圈 16 Washer 4 GB/T 93-1987
29 805300013 垫圈16 Washer 8 GB/T 97.1-2002
30 805200210 螺母M16 Nut 4 GB/T6184-2000
31 228302372 护板 Cover 1
32 228302373 护板 Cover 1
33 805301383 垫圈 6(达克罗) Bolt 8
34 805301373 垫圈10(达克罗) Washer 12
35 228700317 销轴 Pin 4
36 228700316 套 Pin 4
37 228700320 支撑筒 Support sleeve 2
38 228700323 支撑杆 Supporting pole 2
