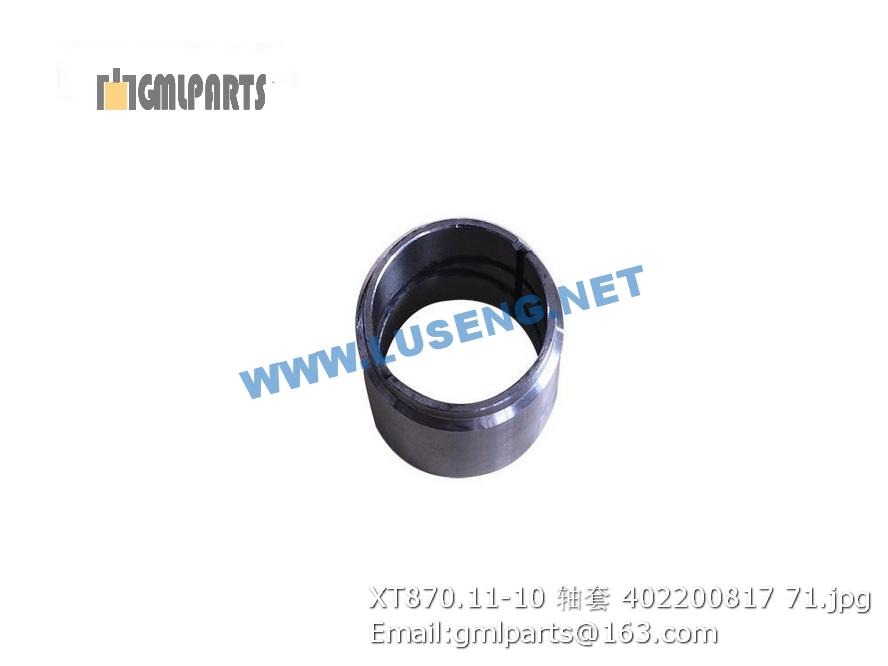

402200817 XT870.11-10 SLEEVE XCMG

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 805000020 螺栓 M8×30 Bolt 2 GB/T5783-2000
2 805301384 垫圈 8(达克罗) Washer 2
3 228700315 接头 Joint 5
4 805300024 垫圈14 Washer 14
5 228700610 接头 Adapter 1
6 800101473 燃油管 R28-2200 Fuel hose 1
7 819906092 柴油机进油管 Fuel hose 1 R28-380
8 805100184 螺钉 Bolt 2 GB70-85
9 228700611 安装板 Plate 1
10 803164662 燃油粗滤滤芯 Pre-fuel filter core 1 1119G-019
11 800101486 柴油管 Fuel hose 1 R28-1800 R28-1800
1 859907948 喉箍 C10-16 Clamp 2
2 ▲228702336-050402 油管 oil pipe 1 发动机带
3 ▲228702336-050403 柴油进油管 Oil Take-in Pipe 1 发动机带
4 228700315 接头 Joint 2
5 805300024 垫圈14 Washer 4
6 800101470 油水分离器 Precipitators 1 CD150
7 805000436 螺栓 M8×60 805000436 2 GB/T5782-2000
8 805300010 垫圈 8 Washer 2
9 ▲228702336-050409 柴油进油管 Oil Take-in Pipe 1
10 ▲228702336-050410 油管接头 pipe jiont 1 发动机带
1 228700612 仪表箱总成 Instrument box 1 Ⅵ Ⅵ
1 228700642 仪表箱总成 Instrument box 1 Ⅸ Ⅸ Ⅹ
1 228702387 仪表箱总成 Instrument box 1 Ⅶ Ⅶ
1 228700569 仪表箱总成 Instrument box 1 Ⅰ Ⅰ
2 228700570 操纵箱总成 Control box 1 Ⅰ Ⅰ
2 228702388 操纵箱总成 Control box 1 Ⅶ Ⅶ
2 228700643 操纵箱总成 Control box 1 Ⅸ Ⅸ Ⅹ
2 228700613 操纵箱总成 Control box 1 Ⅵ Ⅵ
3 801902780 座椅 Chair 1
4 805000018 螺栓 M8×20) Elbow 4
5 805300010 垫圈 8 Washer 4
6 801902788 尼龙扎带ZD160×4 Nylon strip 2
7 805000068 螺栓 M10×16 Bolt 3 GB/T5783-2000 Ⅵ
8 805300014 垫圈 10 Washer 3 GB/T93-1987 Ⅵ
8 805300069 垫圈 8 Washer 8 3 Ⅶ
9 228702390 油门软轴 Accelerator cable 1 LJ103-3400 Ⅶ
9 800302291 油门软轴 Accelerator cable 1 LJ103AX2700 Ⅸ Ⅹ
9 800302299 油门软轴 Accelerator cable 1 LJ103-2800 Ⅵ
10 228702209 油门支架 Bracket 1 Ⅵ
10 228702257 油门支架 Bracket 1 Ⅶ
11 228702258 油门拉杆 Shaft 1 Ⅶ
11 228700615 油门拉杆 Shaft 1 Ⅵ
12 805000322 螺栓 M6×16 Bolt 2 GB/T5783-2000 Ⅶ
13 805300030 垫圈 6 Washer 6 2 GB/T93-1987 Ⅶ
14 805300029 垫圈 6 Washer 6 1 GB/T97.1-2002 Ⅵ Ⅶ Ⅸ Ⅹ
15 227300207 叉接头 Forked Joint 1 YZ10.5-5 Ⅵ Ⅶ Ⅸ Ⅹ
16 805600366 销轴B6*22 Pin axis 1 Ⅵ Ⅶ Ⅸ Ⅹ
17 805600301 销 2X16 Pin 1 GB/T 91-2000 Ⅵ Ⅶ Ⅸ Ⅹ
18 800302295 操纵软轴WJ4300 Control cable 1
19 228700571 支架板 Bracket 1 Ⅰ Ⅶ Ⅰ Ⅶ
19 228700616 支架板 Bracket 1 Ⅵ Ⅸ Ⅹ
