Description

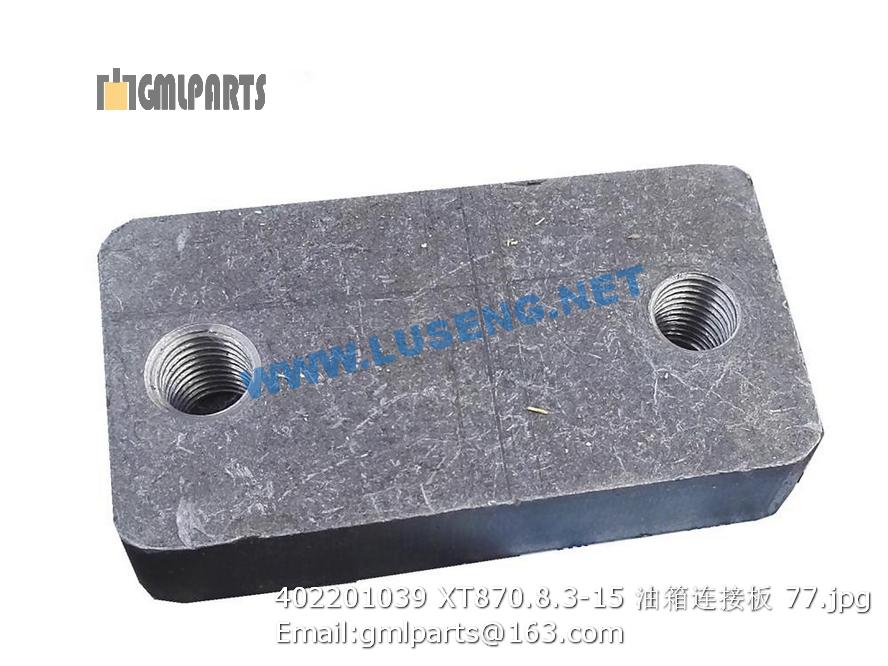

402201039 XT870.8.3-15 PLATE

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 253004235 销轴 Pin 4
2 805300111 垫圈 16 Washer 8 GB/T96.1-2002
3 805300011 垫圈 16 Washer 8 GB/T 93-1987
4 805000022 螺栓M16X25 Bolt 8 GB/T5783-2000
5 253004234 轴套 轴套 2
6 803164070 唇形密封圈 B80×100×10 Lip Type Seal 8 GB/T9877-2008
7 252100394 O形圈 O-Ring 8
8 269900193 调整垫片 ADJUSTING CUSHION 24 GB/T16674.1-2004
9 253004232 拉杆 拉杆 1
10 253004656 动臂油缸销 Pin 2
11 253004647 轴套 轴套 2
12 253004649 动臂 动臂 1
13 253004648 轴套 轴套 2
14 253004659 摇臂油缸销 Pin 1
15 252101317 调整垫片 Adjusting Shim 4
16 269900195 调整垫片 Adjusting Shim 4
17 251806000 轴套 BUSHING 2
18 253004652 摇臂 摇臂 1
19 801134086 油杯 M10×1（不锈钢） Oil Cup 8 JB/T7940.1-1995
20 251806002 摇臂梁销 Pin 1
21 252111346 轴套 Shaft Bushing 2
1 252908231 制动控制器 Brake Valve assembly 1
2 252112700 软管总成 Hose 1
3 252112701 手制动进气管 Hose 1
4 252908162 储气筒总成 Air Reservoir Assembly 1
5 805004770 螺栓M10×20 Bolt 4 GB/T16674.1-2004
6 252908237 软管总成 Hose 1
7 253006224 加力泵总成 ENERGIZING CYLINDER 1
8 253006223 手制动气缸总成 BREAK CYLINDER ASSEMBLY 1
9 805004755 螺栓 M8×16 Bolt 4 GB/T16674.1-2004
10 803604583 线卡 R7 CLAMP 3 3508115-B1
11 252101931 软管总成 HOSE 1
12 253003085 储气筒进气管 Hose 1
13 803164131 O型圈10.6×1.8 O-ring 1 GB3452.1-1992
14 253003084 组合阀总成 Multifunction Valve 1
15 252112702 手控制动阀总成 Parking brake governor 1
17 819906083 线夹 Hose Clip 1
18 252101856 软管总成 HOSE 1
1 800901158 气制动阀 Brake Control Valve 1
2 805300069 垫圈 8 Washer 8 4
3 805000020 螺栓 M8×30 Bolt 4 GB/T5783-2000
4 805300010 垫圈 8 Washer 4
5 803164613 接头 Joint 2
6 803164634 接头 Connector 1
7 252904201 过渡接头 Joint 1
8 805301414 垫圈 22 gasket 3 Q/SC1294-2000
