Description

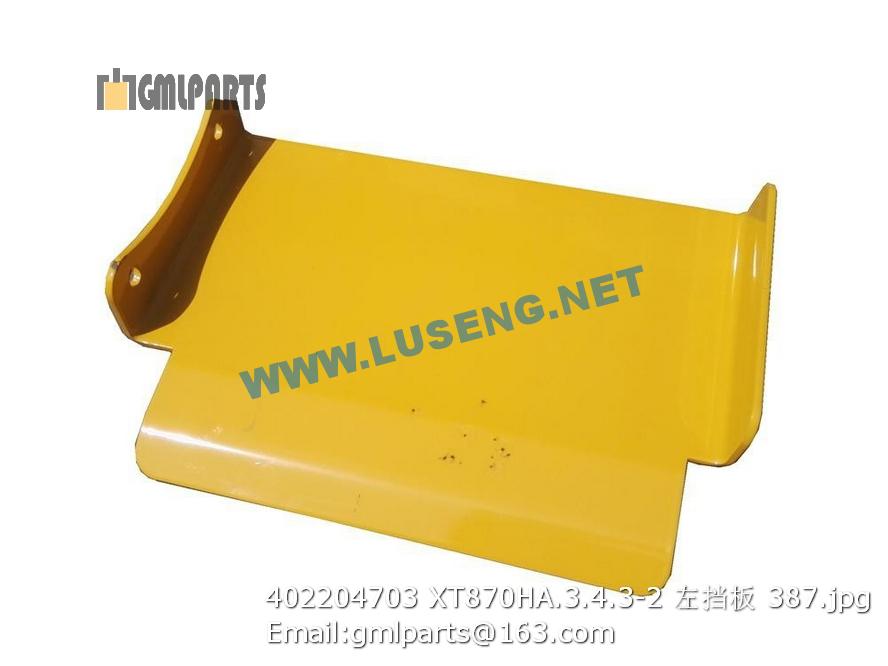

402204703 XT870HA.3.4.3-2 LEFT PLATE
序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 805002144 螺栓 M20×1.5×55 Bolt 4 GB/T 5786-2000
2 805300023 垫圈 20 Washer 20 6 GB/T93-1987
3 226800180 胶管 B10×950 Hose 1 JB/T8406-2008
4 801902705 喉箍 Clamp 2
5 803163995 胶管 B16×1400 HOSE 1
6 252905670 燃油箱总成 FUEL TANK ASSEMBLY 1 500KD.1A.1
7 805000107 螺栓 M16×65 Bolt 4 GB/T 5783-2000
8 805300011 垫圈 16 Washer 4 GB/T 93-1987
9 805300013 垫圈16 Washer 4 GB/T 97.1-2002
10 252108687 发动机-双变连接 Engine-Gearbox Connection 1
11 800351668 散热器总成 Radiator Assembly 1 XGSX01-65E
12 253003401 液压油散管路 Hydraulic Radiator Pipe 1
13 805000716 螺栓M12X30 Bolt 2 GB/T5783-2000
14 805300018 垫圈12 washer 12 4 GB/T93-1987
15 805300020 垫圈12 Washer 4 GB/T97.1-2002
16 805000682 螺栓 M20×1.5×65 Bolt 2 GB/T 5786-2000
17 805001909 螺栓 M24×140 Bolt 2 GB/T 5782-2000
18 805300021 垫圈24 Washer 2 GB/T97.1-2002
19 805200194 螺母 M24 Nut 2 GB/T 889.1-2000
20 803164008 胶管 B13×900 胶管 B13×900 1 JB/T8406-2001
21 801968904 喉箍 B14-27 CLAMP 2 QC/T619-1999
22 252101750 气管 Air Pipe 1
23 252906006 垫圈 Washer 2 GB/T9163-2001
24 800105000 发动机 Engine 1 SC11CB240.1G2B1(C0137)
25 252100842 油门操纵 ACCELERATOR PEDAL 1
26 805000714 螺栓 M10×20 Blot 4 GB/T5783-2000
27 805300014 垫圈 10 Washer 4 GB/T93-1987
28 252107984 接头 JOINT 1 W5G.1.6
29 227301565 1/4球阀 valve 1
30 252900318 接头 JOINT 1
31 253000426 接头 接头 1
32 803107807 螺塞M14X1.5 Plug 1 JB/T1000-1977
33 805301410 垫圈14 Washer 1 Q/SC1294-2000
34 253006105 双变油散管路 1
1 252100626 加油管 Pipe 1 配252100198
2 252100198 变速箱变矩器总成 (173) Transmission 1 ZF
3 252109128 双变安装支架 Transmission Bracket 1
1 805000084 螺栓M20×45 Bolt 6 GB/T5783-2000
2 805300023 垫圈 20 Washer 20 8 GB/T93-1987
3 252900461 减震器 Vibration 4
4 252900342 隔套 SPACER 2
5 805000605 螺栓 M20*150 Bolt 2 GB/T5782-2000
6 805300056 垫圈 20 WASHER 2 GB/T96.1-2002
7 805201518 螺母M20 NUT 2 GB/T6182-2000
8 252108971 左后支架 Left-Rear Bracket 1
9 805300013 垫圈16 Washer 4 GB/T 97.1-2002
10 805300011 垫圈 16 Washer 4 GB/T 93-1987
11 805000607 螺栓 M16×50-10.9 Bolt 4 GB/T5783-2000
12 252108970 左前支架 Left-Front Bracket 1
13 252108972 右前支架 Right-Front Bracket 1
14 252108973 右后支架 Right-Rear Bracket 1
15 805000570 螺栓 M20×65 Bolt 2 GB/T5783-2000
