Description

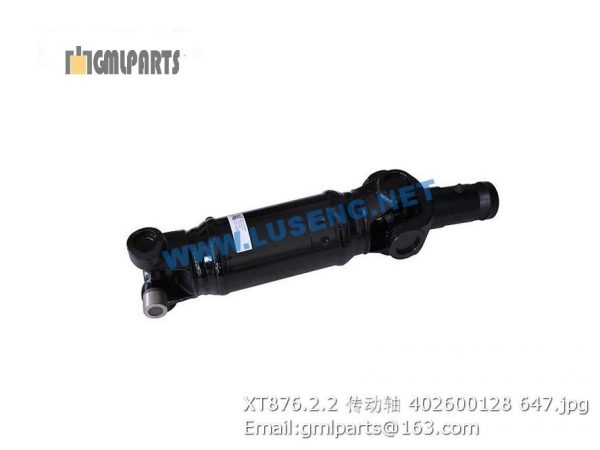

402600128 XT876.2.2 XCMG DRIVE SHAFT

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 803075352 连接销 Pin shaft 2
2 803075353 卡片 Pin 2
3 805603409 开口销 6.3×55 pin 1 GB/T91-2000 GB/T91-2000
4 803044816 开槽螺母M33×2厚40 nut 1 GB/T6178-1986 GB/T6178-1986
5 803044817 格来圈125×109.5×6.3 Glyd Ring 1
6 803044818 孔用支撑环 retaining Ring 2
7 803044824 活塞 piston 1
8 801100241 O形圈35×3.1 O-ring 1 GB1235—76 GB1235-76
9 803044825 缸体 Cylinder 1
10 803044826 活塞杆 piston shaft 1
11 803166687 O形圈125×5.7 O-ring 1 GB1235-76 GB1235-76
12 803044819 轴用支撑环 retaining Ring 2
13 803044820 斯特封45×60.1×6.3 seal 1
14 803044827 孔用卡键 pin 1
15 803044828 挡环 Washer 1
16 805403106 轴用弹挡d115 Backup Ring 1 GB894.1-1986 GB894.1-1986
17 803044829 导向套 Guide sleeve 1
18 803044821 防尘圈45×53×6 Dustproof ring 1
19 803044822 轴封45×55×7.3 Shaft seal 1
21 805100064 螺钉 M8×20 Bolt 4 GB/T70.1-2008 GB/T70.1-2000
22 805300010 垫圈 8 Washer 4 GB/T93-1987
1 803165766 接头 Connector 1 GE10LM18×1.5EDOMDA3C
2 239900352 软管总成 Hose 1
3 803166495 接头 JOINT 2
4 803164778 三通接头 Tee Joint 1 EL10LOMDA3C
5 239900491 软管总成 Hose 1
6 239900354 软管总成 Hose 1
7 803164724 接头 Joint 2 GE10L9/16UNFOMD
8 803164725 接头 Adapter 1
1 239900356 软管总成 Hose 1
2 801902943 扎带 cable tie 10
3 803080674 支撑油缸 support cylinder 2
4 805002295 接头 Joint 1
5 803163731 铰接接头 Joint 1
6 803164237 接头 Joint 1
7 239900357 软管总成 Hose 1
8 803164253 接头 Joint 1
9 803081195 微型泵站 Small hy station 1
10 805000714 螺栓 M10×20 Blot 2 GB/T5783-2000
11 805300014 垫圈 10 Washer 2 GB/T93-1987
