Description

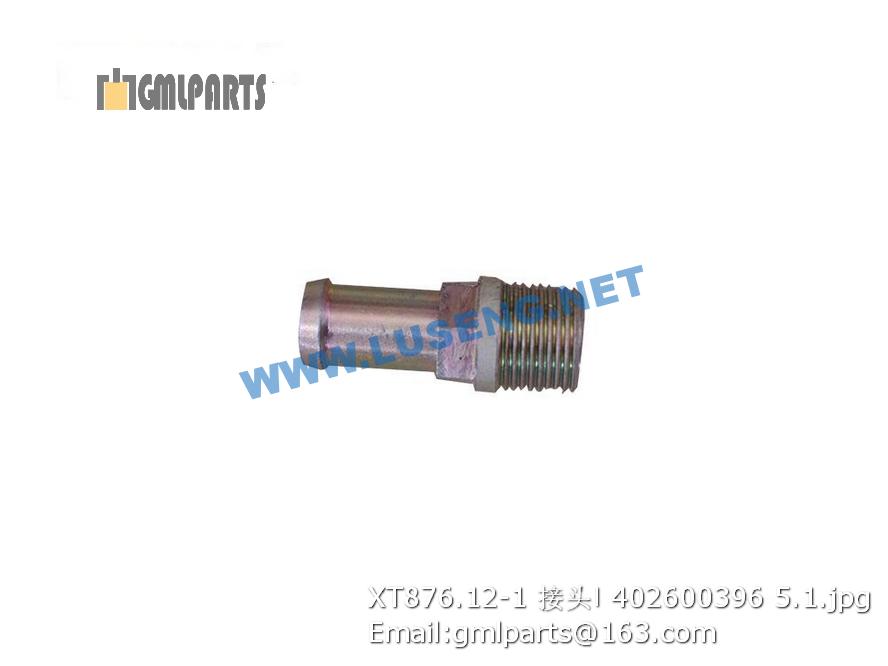

402600396 XT876.12-1 joint xcmg

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 805047579 螺栓 M20×80 (10.9级)(达克罗) BOLT 3 GB/T5783-2000
2 805301379 垫圈 20(达克罗) WASHER 6 DIN6796
3 805047076 螺栓 M20×60（10.9级）(达克罗) bolt 3 GB/T5783-2000
4 228700266 磁性螺栓 MAGNETISM BOLT 1
5 803176572 燃油加油滤清器 Filter 1 每1000小时或半年更换，以先到为准change every 1000 hours or half a year(whichever comes first)
6 805048408 螺栓 M4×10（达克罗） Bolt 4
7 805338379 垫圈 4(达克罗) Washer 4
8 805046484 螺栓 M8×25(达克罗) Blot M8×25(Dacromet) 10 GB/T5783-2000
9 805338259 垫圈 8(达克罗) Washer 10
10 805338276 垫圈 8 Washer 10
11 226801778 油箱盖 Cap 1
12 226800436 垫 Washer 1
13 228702653 燃油箱焊接 Fuel tank 1
1 805047579 螺栓 M20×80 (10.9级)(达克罗) BOLT 3 GB/T5783-2000
2 805301379 垫圈 20(达克罗) WASHER 6 DIN6796
3 803164536 液位计 OIL LEVEL AND TEMPERATURE METER 1
4 805047076 螺栓 M20×60（10.9级）(达克罗) bolt 3 GB/T5783-2000
5 228700266 磁性螺栓 MAGNETISM BOLT 1
6 803176572 燃油加油滤清器 Filter 1 每1000小时或半年更换，以先到为准change every 1000 hours or half a year(whichever comes first)
7 805048408 螺栓 M4×10（达克罗） Bolt 4
8 805338379 垫圈 4(达克罗) Washer 4
9 805046484 螺栓 M8×25(达克罗) Blot M8×25(Dacromet) 10 GB/T5783-2000
10 805338259 垫圈 8(达克罗) Washer 10
11 805338276 垫圈 8 Washer 10
12 226801778 油箱盖 Cap 1
13 226800436 垫 Washer 1
14 228702649 液压油箱焊接 Hydraulic oil tank 1
1 801504821 把手 HANDLE 1 MEL130-10 箱体附件
2 805338275 5 垫圈 6(达克罗) Washer 6 2 GB/T97.1-2002
3 805338258 垫圈 6(达克罗) Washer 2
4 805238370 螺母 M6(达克罗) Bolt 2
5 228900625 电瓶箱 Battery Box 1 总成(包含附件)
6 227300313 缓冲垫 BABBER 1 箱体附件
7 805046462 螺栓 M10×25(达克罗) Bolt 6
8 805338260 垫圈 10(达克罗) Washer 6
9 805338278 垫圈 10(达克罗) Washer 6
10 803163960 接头体6 Pipe Connection 1 GB/T5625.2-2008
11 226801774 胶管总成5-A11-700 Hose 1
12 805046477 螺母 8 Nut 1
13 805338259 垫圈 8(达克罗) Washer 1
14 805338276 垫圈 8 Washer 1
15 805238937 螺母 M12×1.5(达克罗) Bolt 1 GB/T6171-2000
16 226801731 固定板 Plate 1
17 805046484 螺栓 M8×25(达克罗) Blot M8×25(Dacromet) 1 GB/T5783-2000
18 226801777 接头 Adapter 1
19 801100336 黄油嘴M10X1 Grease Nipple 1 JB/T7940.1-1995
