Description

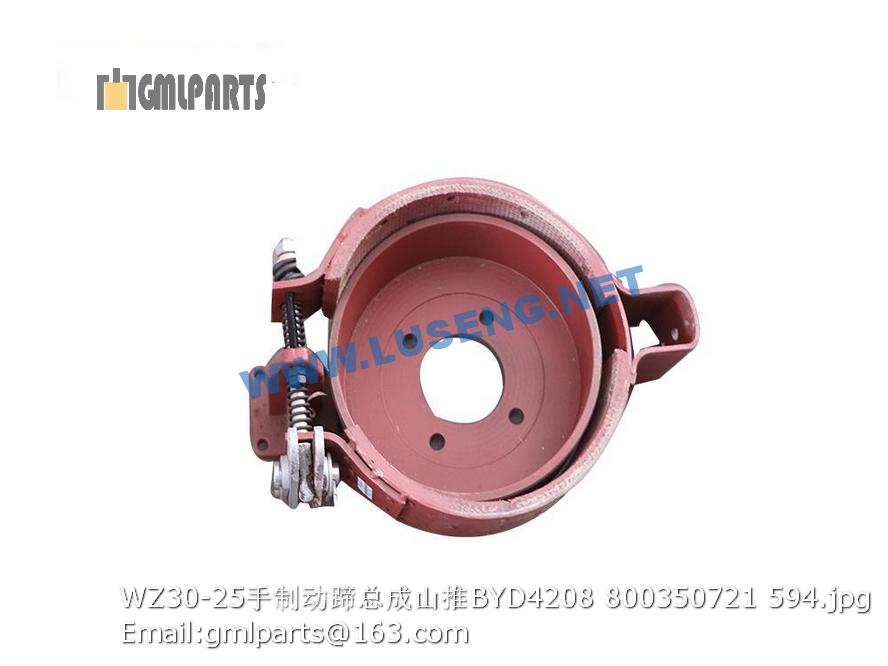

800350721 WZ30-25 HAND BRAKE BYD4208

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 803004448 驱动泵 Propulsion pump 1
2 801100121 O型圈 125×3.55 O Ring Seal 125×3.55 1 GB/T3452.1-1992
3 805301374 垫圈 12(达克罗) Bolt 4
4 805006287 螺栓 M12×40(达克罗) bolt 4 GB/T5783-2000
5 803164714 法兰组件 Flange 4
6 803166024 软管总成 hose 1
7 803100182 软管总成 hose 1
8 803164538 滤芯 Filter 1 SF6720,滤芯每1000小时或半年更换，以先到为准 SF6720, filter every 1000 hours or half year replacement, whichever occurs first
9 803164539 吸油滤清器底座 filter base 1
10 805338259 垫圈 8(达克罗) Washer 2
11 228700446 螺栓 bolt 2
12 239900598 软管总成 Hose 1
13 239900597 软管总成 Hose 1
14 805006332 螺栓M16×40 bolt 2 GB/T5783-2000
15 803004149 驱动马达 Motor 1
16 803309215 接头 adapter 1
17 239900535 软管总成 Hose 1
18 226800344 软管夹 Hose clamp 4
19 228702481 管夹板 PPL Plate 4
20 805048965 螺栓 M10×85(达克罗) bolt M10×85（达克罗） 4 GB/T5782-2000
21 805200080 螺母M10 Nut 4
22 803164724 接头 Joint 1 GE10L9/16UNFOMD
23 803201542 法兰组件 Flange 2
24 803130736 接头 Joint 3 IE22L11/16UN
25 803074921 桥驱动马达 Propulsion-motor 1
26 803192513 O型圈 160×3.55 1
27 805301377 垫圈 16(达克罗) Wahser 6
28 805006280 螺栓 M16×45(达克罗)(10.9) Bolt 4 GB/T5783-2000
29 803683104 电磁阀插头总成 Adapter 1
30 803163853 测压接头 Pressure Measurement Joint 2
31 803105384 接头 adapter 2
32 803103774 接头 adapter 1
33 803105350 法兰 adapter 4
34 803100723 接头 Joint 1
35 803173684 接头 Joint 1 EW22LOMDCF
36 230101126 摇臂 plate 1
37 803162089 接头 Joint 2
38 803164622 接头 adapter 2
39 803103798 接头 Joint 1
40 239900258 软管总成 Hose 1
41 239900277 软管总成 Hose 2
42 803107237 接头 adapter 2
43 803164756 接头 Joint 1 GE22LM33×2EDOMDCF
44 803103340 接头 adapter 1
45 803100741 接头 adapter 1
46 805046623 螺栓 M10×80(达克罗) bolt M10×80(达克罗) 4 GB/T5782-2000
47 803163606 接头 Joint 1 VKA3/10LCF(J)
48 803383640 软管总成 hose 1
49 803103339 接头 adapter 1
