Description

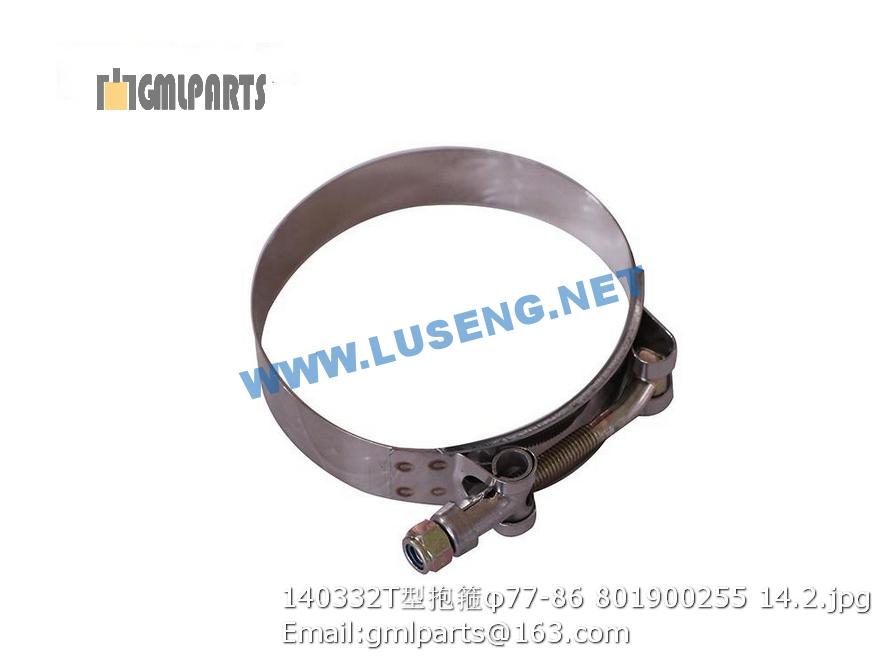

801900255 140332 CLAMP φ77-86

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 803502601 压缩机 Compressor 1 TYJ2-100
2 250200223 接头 Joint 1
3 252101205 接头 Joint 2
4 252000105 暖水水管 Water Pipe 1
5 250300125 暖风热水开关(ZG3/8) Switch 1
6 801902706 不锈钢喉箍16-25 Clamp 4 QC/T619-1999
7 252000104 暖水水管 Water Pipe 1
8 ▲WL50G-090101 蒸发器 Evaporate 1 空调带
9 800511391 保温胶管=1600 Pipe 2 空调带
10 801902714 不锈钢吼箍 51-70 Clump 8 QC/T619-1999
11 805000045 螺栓M12X40 Bolt 4 GB/T 5783-2000
12 805300018 垫圈12 washer 12 4 GB/T93-1987
13 805300020 垫圈12 Washer 4 GB/T97.1-2002
14 ▲WL50G-090102 冷凝器 Condenser 1 空调带
15 805000322 螺栓 M6×16 Bolt 2 GB/T5783-2000
16 805300030 垫圈 6 Washer 6 2 GB/T93-1987
17 805300029 垫圈 6 Washer 6 2 GB/T97.1-2002
18 ▲WL50G-090103 储液罐 Liquid-Tank 1 空调带
19 805000714 螺栓 M10×20 Blot 4 GB/T5783-2000
20 805300014 垫圈 10 Washer 4 GB/T93-1987
21 805300017 垫圈10 Washer 4 GB/T97.1-2002
22 252000103 垫块 Plank 4
1 252110724 支架 Bracket 1
2 805000713 螺栓 M10×45 Bolt 3 GB/T5783-2000
3 805301284 垫圈10 Lock washer 3 GB/T93-1987
4 805200048 螺母 M10 Nut 3 GB/T6170-2000
5 805000048 螺栓M12X35 Bolt 3 GB/T5783-2000
6 805300018 垫圈12 washer 12 3 GB/T93-1987
7 ZL50GM(VII).11-1 A型皮带 A-strap 1 Along with the air-conditioner
8 ZL50GM(VII).11-2 新风盒 Wind Box 1 Along with the air-conditioner
9 805000033 螺栓M8×16 Bolt 5 GB/T5783-2000
10 805300010 垫圈 8 Washer 5
11 805300069 垫圈 8 Washer 8 5
12 801902710 不锈钢喉箍 32-44 Clamp 2
13 ZL50GM(VII).11-3 新风管 Pipe 1 Along with the air-conditioner
1 ▲WL50G-090301 盖板组件 Cover Components 1 CDKT87Ⅱ-010
2 ▲WL50G-090302 蒸发芯体支架 Bracket 1 CDKT87Ⅱ-018
3 860118418 蒸发芯体总成 Evaporator Core 1 CDKT87Ⅱ-012
4 ▲WL50G-090303 膨胀阀 Expansion Valve 1 CDKT87Ⅱ-012
5 ▲WL50G-090304 芯体接头Ⅰ Joint 1 TYJ2-503
6 ▲WL50G-090305 芯体接头Ⅱ Jiont 1 CDKT20-011-02
7 ▲WL50G-090306 上风机底板 Bottom-Board 1 CDKT20-011-03
8 860118419 大硬管 Pipe 2 CDKT87Ⅱ-015
9 ▲WL50G-090307 大硬管 Pipe 1 TYJ2-616
10 ▲WL50G-090308 小硬管 Pipe 1 CDKT87Ⅱ-015
11 ▲WL50G-090309 喉箍 Clamp 4 CDKT87Ⅱ-016
12 ▲WL50G-090310 热水管接头 Joint 2 TYJ3-301-1A
13 ▲WL50G-090311 热水软管 Hose 2 φ16
14 ▲WL50G-090312 下风机底板 Bottom-Board 1 CDKT87Ⅱ-017
15 ▲WL50G-090313 箱体组件 Cabinet Components 1 CDKT87Ⅱ-011
16 ▲WL50G-090314 小盖板 Plank 1 CDKT87Ⅱ-019
17 ▲WL50G-090315 过线圈 Protective Ring 1 φ16
1 860118421 冷凝风机 Condensate Fan 2 TYJ2-202
2 ▲WL50G-090401 螺拴 Bolt 12 GB5783 M6×16-Zn.D
3 ▲WL50G-090402 弹簧垫圈 Spring Washer 12 GB859 6-Zn.D
4 ▲WL50G-090403 平垫 Flat Washer 12 GB97.1 6-140HV-Zn.D
5 ▲WL50G-090404 冷凝器支架 Condenser Bracket 1 CDZ40-018
6 ▲WL50G-090405 冷凝器芯体 Condenser Core 1 CDZ40-019
