Description

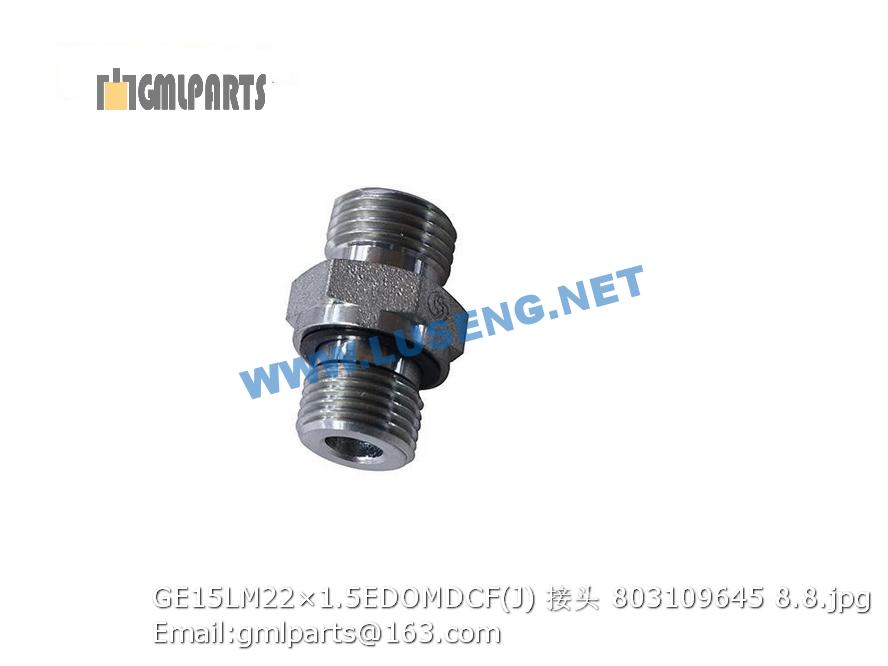

803109645 GE15LM22×1.5EDOMDCF(J) JOINT
序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 ▲803073865-101001 阀芯 Spool 1
2 ▲803073865-101002 弹簧片 Spring 6
3 ▲803073865-101003 阀套 Sleeve 1
4 ▲803073865-101004 大挡环 Big collar 1
5 ▲803073865-101005 滚针轴承 Bearing 1
6 ▲803073865-101006 小挡环 Small collar 1
7 ▲803073865-101007 O形密封圈77.5×2.65 O-ring 1
8 ▲803073865-101008 阀体 Valve 1
9 ▲803073865-101009 O形密封圈50×3.1 O-ring 1
10 ▲803073865-101010 X形密封圈 X-ring 1
11 ▲803073865-101011 O形密封圈25.8×2.65 O-ring 1
12 ▲803073865-101012 前盖 Front cover 1
13 ▲803073865-101013 弹垫8 Washer 4
14 ▲803073865-101014 螺钉 Screw 4
15 ▲803073865-101015 连接块 Block 1
16 ▲803073865-101016 螺栓 Bolt 7
17 ▲803073865-101017 密封垫 Washer 7
18 ▲803073865-101018 销4×32 Pin 1
19 ▲803073865-101019 后盖 End cover 1
20 ▲803073865-101020 限位块 Limit block 1
21 ▲803073865-101021 O形密封圈79×2 O-ring 2
22 ▲803073865-101022 定转子副 Gear wheel set 1
23 ▲803073865-101023 联动轴 Cardan shaft 1
24 ▲803073865-101024 隔板 Spacer 1
1 803044878 缸体 Cylinder 1
2 803044882 开槽螺母M30×2厚35 nut 1 GB/T6178-1986 GB/T6178-1986
3 803044775 孔用支承环 retaining Ring 2
4 803044776 格莱圈90×74.5×6.3 Glyd Ring 1
5 803044879 活塞 piston 1
6 801100085 O形密封圈32×3.1 O-Ring 1 GB1235-76 GB1235-76
7 803044880 活塞杆 piston shaft 1
8 803044777 轴用支承环 retaining Ring 2
9 803044652 斯特封40×55×6.3 seal 1
10 803044655 轴封40×50×10 Shaft seal 1
11 803044881 导向套 Guide sleeve 1
12 803166332 O型圈90×3.1 O-ring 1 GB1235-76 GB1235-76
13 803044769 孔用卡键 pin 1
14 803044770 挡环 Washer 1
15 805403119 轴用弹挡d80 Backup Ring 1 GB894.1-86 GB894.1-86
16 803044656 防尘圈d40×48×5 Dustproof ring 1
17 803044867 螺塞 Z1/2 plug 1 Q/ZB223-77 Q/ZB223-77
18 805100064 螺钉 M8×20 Bolt 4 GB/T70.1-2008 GB/T70.1-2000
19 805300010 垫圈 8 Washer 4 GB/T93-1987
20 803075353 卡片 Pin 2
21 803075352 连接销 Pin shaft 2
22 805603409 开口销 6.3×55 pin 1 GB/T91-2000 GB/T91-2000
