Description

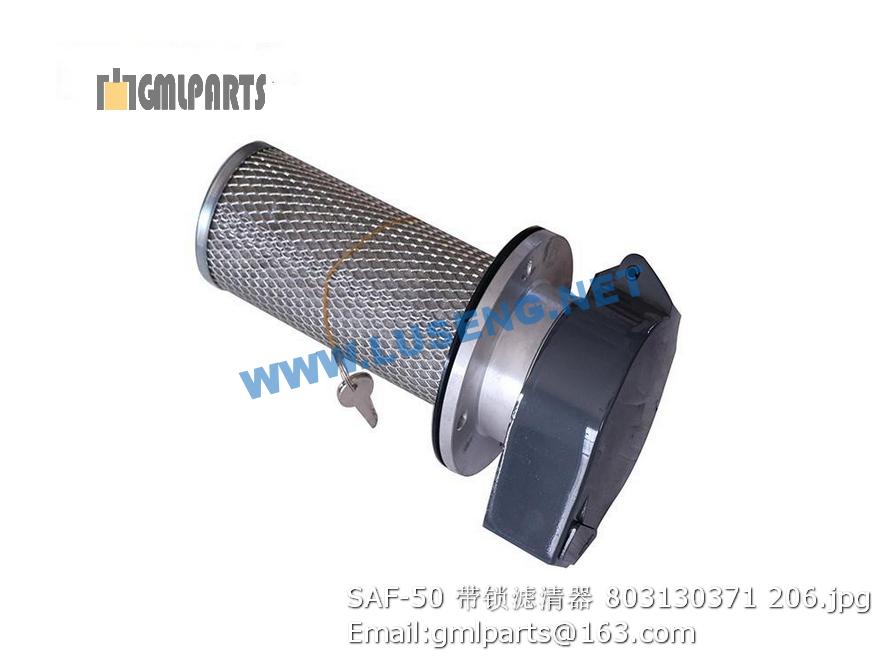

803130371 SAF-50 hydraulic filter xt870

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 227100228 车架装配 Frame assembly 1
2 227100349 振动轮 Front drum 1 凸块焊接轮
2 227100351 振动轮 Front drum 1 凸块可拆轮
2 227100180 振动轮（光轮） DRUM ASSEMBLY 1 光轮
3 226800198 传动系统 Transmission system 1
4 227100213 动力系统 Power system 1
5 226800470 气路系统 Air pipe 1
6 226800271 操纵系统 Control system 1 Ⅱ
6 227100207 操纵系统 Control system 1 Ⅲ
7 226801708 驾驶室 Cab 1 Ⅲ
7 226800394 驾驶室 Cab 1 Ⅱ
8 226800385 电气系统 Electrical system 1 Ⅱ
8 227100188 电气系统 Electrical system 1 Ⅲ
9 227100195 液压系统(开式） Hydraulic system 1 Ⅲ
9 226800421 液压系统 Hydraulic system 1 Ⅱ
10 226800234 发动机罩 Engine hood 1
11 228700434 刮泥板 Scraper 1
12 227100215 油漆标记 Paints and decals 1
13 226800268 空调系统 Air-conditioner 1
1 226802656 电瓶箱 battery box 1
2 805002084 螺栓M20X65 Bolt 6 GB/T5783-2000
3 805301379 垫圈 20(达克罗) WASHER 12 DIN6796
4 805300069 垫圈 8 Washer 8 2
5 805300010 垫圈 8 Washer 12
6 805000018 螺栓 M8×20) Elbow 12
7 226800293 接近开关支架 Bracket 1
8 228700269 梯子 LADDER 1
9 805000713 螺栓 M10×45 Bolt 6 GB/T5783-2000
10 805300014 垫圈 10 Washer 24 GB/T93-1987
11 805300017 垫圈10 Washer 24 GB/T97.1-2002
12 805200048 螺母 M10 Nut 6 GB/T6170-2000
13 801100336 黄油嘴M10X1 Grease Nipple 1 JB/T7940.1-1995
14 227001402 储气筒箱 Box 1
15 226800195 加油管 Pipe 1
16 805000727 螺栓M10X25 Bolt 8 GB/T5783-2000
17 805000068 螺栓 M10×16 Bolt 10 GB/T5783-2000
18 226800476 下封板 Board 1
19 805000616 螺栓 M8×12 Bolt 4 GB/T5783-2000
20 803164217 回油滤清器 Filter Assy 1
21 226801778 油箱盖 Cap 1
22 226800436 垫 Washer 1
23 226800440 燃油箱 Fuel box 1
24 226800617 磁性螺栓 Magnetic bolt 1
25 805000507 螺栓M20×80 Bolt 6 GB/T5783-2000
26 227100204 后车架 Back bodywork 1
27 226800463 后封板 Board 1
