Description

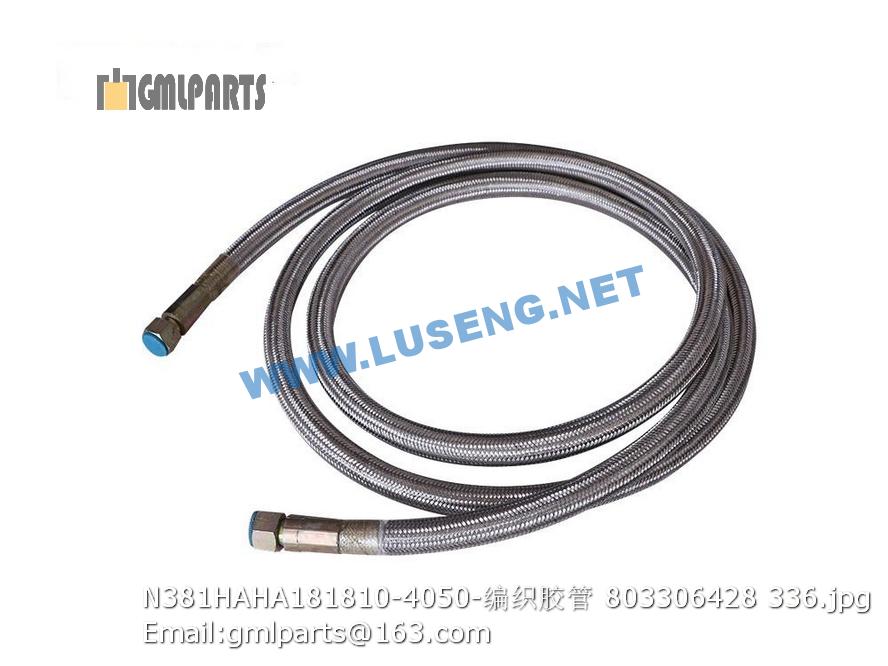

803306428 N381HAHA181810-4050 hose XCMG

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 805200053 螺母 M6 Nut M6 2
2 805300029 垫圈 6 Washer 6 6 GB/T97.1-2002
3 805000126 螺栓M6×30 Bolt 2 GB/T5783-2000
4 805300030 垫圈 6 Washer 6 6 GB/T93-1987
5 803684841 电源开关钥匙 Switch key 1
6 803677415 3 电源开关 Power switch 1
7 803610858 20 起动继电器 24V Relay 24V 1
8 805100091 21 螺栓 M6×12 Screw M6×12 2 GB/T5783-2000
9 228700422 13 橡胶板 Rubber board 1
10 803502471 蓄电池(国产) Battery 2 6-QW-120BS
11 228700420 11 蓄电池固定螺栓 Fixed screw 2
12 805338259 垫圈 8(达克罗) Washer 2
13 805046477 螺母 8 Nut 2
14 228700419 10 电瓶压板 Battery bat 1
15 228700421 12 橡胶套 Rubber coat 1
16 226802273 继电器支板 Ralay board 1
17 803604770 19 圆形电瓶正极护套-50 Circularly jacket of anode 2
18 803604771 18 圆形电瓶负极护套-50 Circularly jacket of cathode 2
1 803004212 振动马达 Motor 1
2 803164054 O型密封圈 O-Ring 1 GB/T1235-1976
3 805301376 垫圈14 Washer 14 4
4 805300018 垫圈12 washer 12 6 GB/T93-1987
5 805000103 螺栓 M14×35 Bolt 4 GB/T5783-2000
6 803164711 法兰组件 Flange Joint 2
7 803164706 接头 Adapter 2
8 803164726 接头 Joint 1 GE12L1/4NPT
9 805000114 螺栓M10X80 Screw 4 GB/T5782-2000
10 805300014 垫圈 10 Washer 6 GB/T93-1987
11 805000036 螺栓 M10×90 805000036 2 GB/T5782-2000
12 805200080 螺母M10 Nut 4
13 227002029 管夹 Hose clamp 4
14 228702481 管夹板 PPL Plate 4
15 803004210 手动换向阀 Valve 1
16 805000051 螺栓 M16×40 Bolt 4 GB/T5783-2000
17 805200051 螺母 M16 Nut 4 GB/T6170-2000
18 805300011 垫圈 16 Washer 4 GB/T 93-1987
19 227000202 限位块 Block 1
20 239900545 软管总成 Hose 1
21 239900544 软管总成 Hose 1
22 803164624 接头 Adapter 3
23 803164772 接头 Adapter 1
24 239900550 软管总成 Hose 1
25 803164844 接头 Adapter 1
26 803164794 弯头 Joint 1 EW12LOMD
27 803164773 接头 Adapter 1
28 803164856 法兰接头 Adapter 1
29 803164712 法兰组件 Flange 1
30 803004213 串泵 Pump 1
31 801100121 O型圈 125×3.55 O Ring Seal 125×3.55 1 GB/T3452.1-1992
32 805002265 螺柱M14×30 Screw 4 GB/T899-1988
33 805200067 螺母M14 Nut 4
34 239900549 软管总成 Hose 1
35 239900542 软管总成 Hose 1
36 803163575 弯头 Elbow 1 EW42LOMDA3C
37 803004211 闸阀 Valve 1
38 803164680 接头 Adapter 1
39 803163590 接头 Joint 1 GE42LMEDOMDA3C
40 803183187 滤油器 Hydraulic oil filter 1
41 805000074 螺栓 M12×20 Bolt 6 GB/T5783-2000
42 803164697 法兰接头 Adapter 1
43 803164710 法兰组件 Flange 1
44 803164782 三通接头 Adapter 1
45 803164565 测压接头 adapter 1
46 803164632 接头 Adapter 1
47 239900345 软管总成 hose 1
48 803268661 接头 Adapter 1
