Description

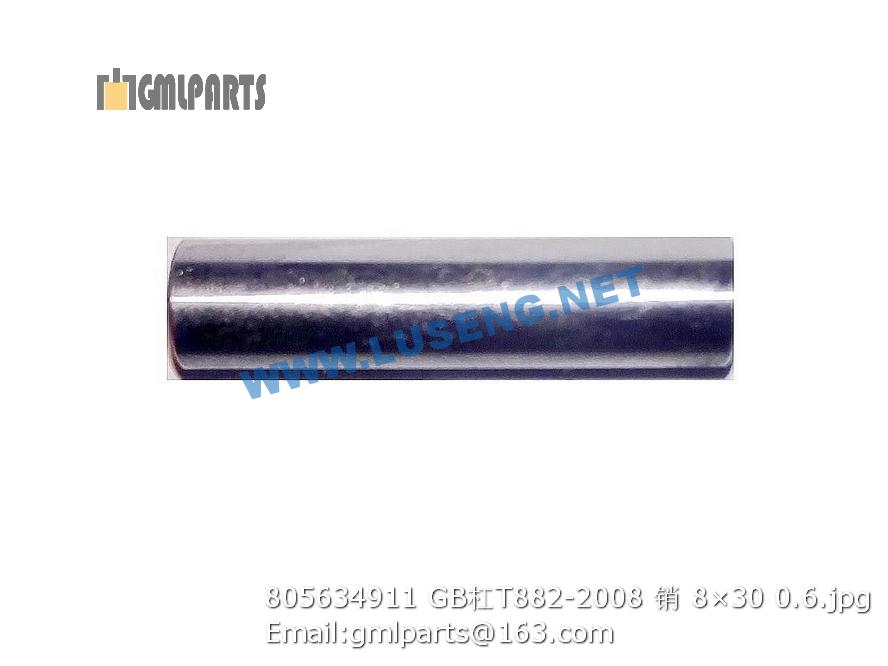

805634911 GB/T882-2008 PIN 8×30

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 226800167 螺栓 M20×1.5×50(10.9) Bolt 4 GB/T 5786-2000
2 803163995 胶管 B16×1400 HOSE 1
3 803163998 胶管 B10×1050 Hose 1 JB/T 8406-2008
4 801902705 喉箍 Clamp 2
5 805204006 螺母 M12(达克罗) Nut 2 GB/T6177.1-2000
6 252905670 燃油箱总成 FUEL TANK ASSEMBLY 1 500KD.1A.1
7 805048035 螺栓 M16×50 10.9(达克罗) Bolt 4 GB/T16674.1-2004
8 253006734 双变油散管路 T/C Radiator Piping 1
9 253005295 胶管 Hose 1
10 800357005 散热器总成 Radiator Assembly 1 XGSX01-109N(III)
11 253006751 液压油散管路 Hydraulic Radiator Piping 1
12 805004699 螺栓M12×30 Bolt 4 GB/T16674.1-2004
13 252108958 电动泵油滤清器线束 WIRES 1 XSS-293、配水寒宝用
14 252904904 支架 BRACKET 1
15 805048072 螺栓 M20×1.5×65 10.9(达克罗) BOLT 2
16 253005296 胶管 Hose 1
17 805001909 螺栓 M24×140 Bolt 2 GB/T 5782-2000
18 805300021 垫圈24 Washer 2 GB/T97.1-2002
19 805200194 螺母 M24 Nut 2 GB/T 889.1-2000
20 253003362 减振器 Vibration 4
21 253101650 隔套 Spacer 2
22 252908684 接头 JOINT 1
23 805301419 复合式密封硬垫圈 39 WASHER 2 Q/SC1294-2000
24 252101962 接头 JOINT 1
25 252101963 空心螺栓 BOLT 1
26 805301412 复合式密封硬垫圈 18 WASHER 2 Q/SC1294-2000
27 252908322 压缩机出气管 AIR PIPE 1
28 252906006 垫圈 Washer 2 GB/T9163-2001
29 800151217 发动机 Engine 1 WD10G240E201(DHD10G0448)
30 252108687 发动机-双变连接 Engine-Gearbox Connection 1
31 252100842 油门操纵 ACCELERATOR PEDAL 1
32 805048005 螺栓 M10×16(达克罗) BOLT 2 GB/T16674.1-2004
33 805004770 螺栓M10×20 Bolt 2 GB/T16674.1-2004
34 252107984 接头 JOINT 1 W5G.1.6
35 800788034 R1/4 球阀 Valve 1
36 252900318 接头 JOINT 1
37 252900313 接头 JOINT 1 500K.1.5
38 803166675 胶管 B16×750 Hose 1 JB/T 8406-2008
39 801968904 喉箍 B14-27 CLAMP 2 QC/T619-1999
40 252908748 管夹总成 Clamp 1
