Description

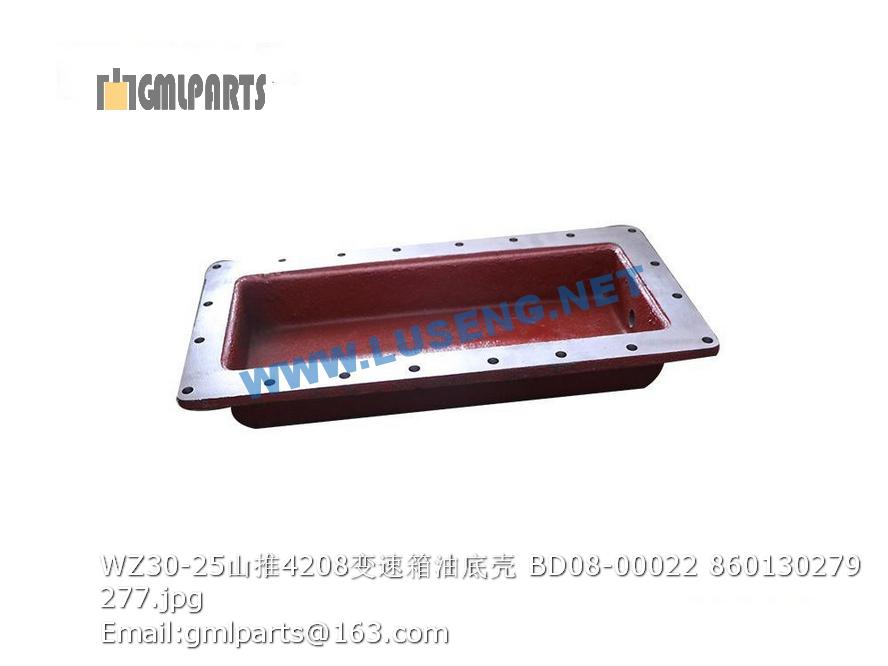

860130279 WZ30-25 4208 OIL PAN BD08-00022

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 805046550 螺栓 M12×45(达克罗) Bolt 80 GB/T5783-2000
2 805301374 垫圈 12(达克罗) Bolt 86
3 805200098 螺母 M12 Nut 80 GB/T889.1-2000
4 228300476 驱动板 Drive plate 1
5 228302881 支撑板 Support plate 1
6 805048337 螺栓 M24×90(达克罗) Bolt 4 GB/T5782-2000
7 805338291 垫圈 24(达克罗) Washer 20 GB/T97.1-2002
8 805200194 螺母 M24 Nut 8 GB/T 889.1-2000
9 800302302 减速器 Torque reducer support 1
10 805046573 螺栓 M16×40(达克罗) bolt 17 GB/T5783-2000
11 805338246 垫圈16 washer 65 Nord-Lock
12 800302482 球面螺母M22×1.5 Spherical Nut 10
13 228302882 右连接板 Connecting plate 1
14 228300479 调整垫 Shim 4
15 805046686 螺栓 M24×110(达克罗) Bolt 4 GB/T5782-2000
16 228401789 螺栓M24×20 4
17 228700169 油塞 Oil Plug 4
18 805300055 垫圈 30 WASHER 4 JB982-77
19 239900236 透气螺栓 Breath cap 1
20 801902798 减振块 Shock absorber 6 YLJ-19B
21 228302936 压轮 Drum 1
22 805048974 螺栓 M16×45(达克罗) Bolt 40 GB/T5782-2000
23 228700156 左轴承座 Bearing housing left 1
24 228302889 左偏心块总成 Eccentricity shaft left 1
25 228702923 轴承座 bearing housing 2
26 800511294 轴承NJ324 Vibration bearing 4
27 228700157 橡胶套 Rubber sleeve 2
28 228501248 传动轴 Transmission shaft 1
29 228302890 右偏心块总成 Eccentricity shaft right 1
30 228302883 外轴承座 Bearing housing outer 1
31 801101754 油封 1
32 228302281 框架轴承座 Frame bearing set 1
33 228302282 安装板 Connect plate 1
34 800511397 框架轴承 bearing 1 JM822049-90N01
35 805048161 螺栓 M16×65(达克罗) Bolt 8 GB/T5782-2000
36 805300013 垫圈16 Washer 8 GB/T 97.1-2002
37 805200200 螺母 M16 Nut 8 GB/T889.1-2000
38 805046639 螺栓 M12×60(达克罗) Bolt 4 GB/T5782-2000
39 805338261 垫圈12（达克罗） Washer 5
40 228302283 马达连接圈 motor bracket 1
41 805046892 螺栓10×45 Bolt 8 GB/T5783-2000
42 228302279 锁片 Washer 4 GB/T859-1987
43 228302284 花键套 Spline sleeve 1
44 228302285 轴承压板 connection plate 1
45 801100314 O形密封圈Φ165×3.55 O-ring 1
46 803302774 O形圈 412×7 O-ring 2
47 228700158 纸垫 Fibre 1
48 228700159 盖 Cover 1
49 805046482 螺栓 M12×30(达克罗) Bolt 6
50 226802286 油位螺栓 Oil Lever Bolt 1
51 801902820 减振块 Shock absorber 4 YLJ-19C
52 803166351 油封 1
53 227001607 加油管 oil pipe 1
54 805046484 螺栓 M8×25(达克罗) Blot M8×25(Dacromet) 1 GB/T5783-2000
55 805300026 垫圈16 Washer 1
56 230504315 弹簧 spring 1
57 805239118 螺母M22×1.5 nut 10
