Description

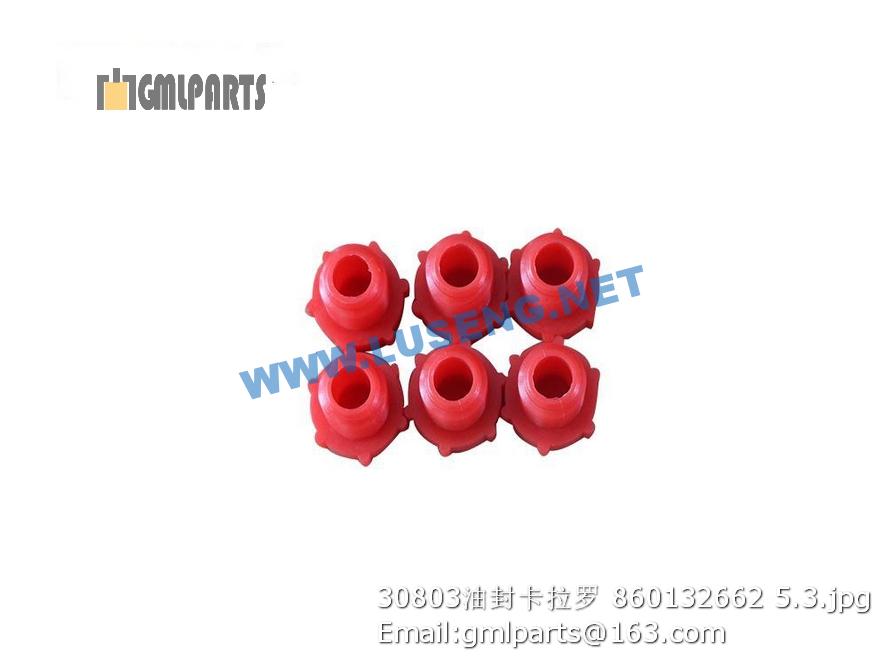

860132662 30803 OIL SEAL

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 805000029 螺栓 M10×40 Bolt M10×40 3 GB/T5783-2000
2 805300014 垫圈 10 Washer 8 GB/T93-1987
3 805300017 垫圈10 Washer 10 GB/T97.1-2002
4 252000111 调节板 Adjust Block 1
5 252000110 支架 Frame 1
6 805000508 螺栓M10×70 Bolt 1 GB/T5783-2000
7 252000112 套 Sleeve 1
8 805200048 螺母 M10 Nut 2 GB/T6170-2000
9 805000043 螺栓 M10×30 Bolt 4 GB/T 5783-2000
10 ▲ZL50G-090401 A型皮带 A-strap 1 空调带
1 ▲ZL50G-090501 盖板组件 Cover Components 1 CDKT87Ⅱ-018
2 ▲ZL50G-090502 蒸发芯体支架 Bracket 1 CDKT87Ⅱ-020
3 860118418 蒸发芯体总成 Evaporator Core 1 CDKT87Ⅱ-012
4 ▲ZL50G-090503 膨胀阀 Expansion Valve 1 TYJ2-503
5 ▲ZL50G-090504 芯体接头Ⅰ Joint 1 CDKT20-011-02
6 ▲ZL50G-090505 芯体接头Ⅱ Jiont 1 CDKT20-011-03
7 ▲ZL50G-090506 上风机底板 Bottom-Board 1 CDKT87Ⅱ-014
8 860118419 大硬管 Pipe 2 CDKT87Ⅱ-015
9 ▲ZL50G-090507 大硬管 Pipe 1 CDKT87Ⅱ-015
10 ▲ZL50G-090508 小硬管 Pipe 1 CDKT87Ⅱ-016
11 ▲ZL50G-090509 喉箍 Clamp 4 φ16～φ25
12 ▲ZL50G-090510 热水管接头 Joint 2 TYJ3-301-1A
13 ▲ZL50G-090511 热水软管 Hose 2 φ16
14 ▲ZL50G-090512 下风机底板 Bottom-Board 1 CDKT87Ⅱ-017
15 ▲ZL50G-090513 箱体组件 Cabinet Components 1 CDKT87Ⅱ-011
16 ▲ZL50G-090514 小盖板 Plank 1 CDKT87Ⅱ-019
17 ▲ZL50G-090515 过线圈 Protective Ring 1 φ16
1 860118421 冷凝风机 Condensate Fan 2 TYJ2-202
2 ▲ZL50G-090601 螺栓 Bolt 12 GB5783 M6×16-Zn.D
3 ▲ZL50G-090602 弹簧垫圈 Spring Washer 12 GB859 6-Zn.D
4 ▲ZL50G-090603 平垫 Flat Washer 12 GB97.1 6-140HV-Zn.D
5 ▲ZL50G-090604 冷凝器支架 Condenser Bracket 1 CDZ40-018
6 ▲ZL50G-090605 冷凝器芯体 Condenser Core 1 CDZ40-019
1 252102758 接头 Joint 2
2 252102757 管 Hose 4
3 252108235 水管 Water Pipe 1
4 801902705 喉箍 Clamp 14
5 252103823 水管 Water Pipe 1
6 805000281 螺栓M20×40 Bolt 6 GB/T5783-2000
7 805300056 垫圈 20 WASHER 6 GB/T96.1-2002
8 805300023 垫圈 20 Washer 20 6 GB/T93-1987
9 252108150 水箱总成 Reservoir Assembly 1
10 252102643 接头 Joint 2
11 805000017 螺栓 M8×25 bolt 4 GB/T5783-2000
12 803201569 晶体管电动水泵 Water Pump 1
13 252102642 接头 Joint 1
