Description

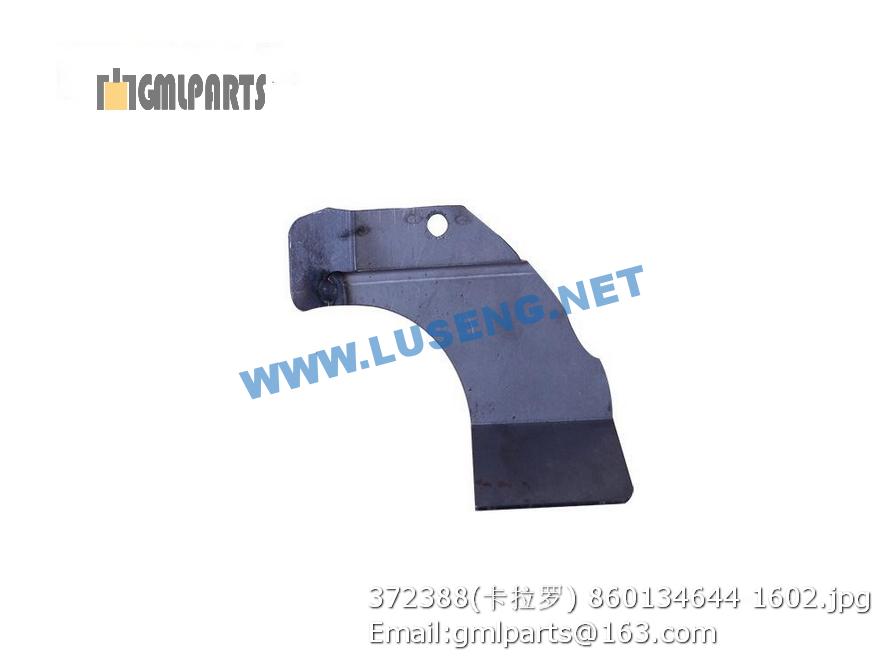

860134644 372388 COVER

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 803163524 测压接头 Joint 1
2 252110309 隔壁接头 Joint 1
3 805200047 螺母 M16×1.5 Nut 1 GB/T6173-2000
1 252100553 转斗油缸 Tilt Cylinder 1 Z5GM(IV)TH
2 805000041 螺栓M12X70 Bolt 8 GB/T5782-2000
3 805300018 垫圈12 washer 12 8 GB/T93-1987
4 801100066 O形密封圈42.5X3.55 O- Ring 2 GB/T3452.1-1992
5 250400211 固定板 plank 1
6 252908091 U型螺栓 U-Bolt 2
7 805200048 螺母 M10 Nut 4 GB/T6170-2000
8 805300014 垫圈 10 Washer 26 GB/T93-1987
9 805300017 垫圈10 Washer 12 GB/T97.1-2002
10 252112519 分配阀左后钢管 Tube 1
11 803166449 堵头 Plug 3
12 252112521 翻斗缸前腔钢管 Tube 1
13 805000727 螺栓M10X25 Bolt 2 GB/T5783-2000
14 803013064 右动臂油缸 Cylinder 1
15 803164234 法兰组件 FLANGE 14 M1M1HK-16
16 252101081 F型胶管 Rubber Hose 2
17 252101082 F型胶管 Rubber Hose 2
18 252112524 翻斗缸后腔钢管 Tube 1
19 252101076 F型胶管 Rubber Hose 1
20 252101077 F型胶管 Rubber Hose 1
21 252112517 后支板 Plank 2
22 252112526 分配阀右前钢管 Tube 1
23 803164287 O型密封圈 32.92×3.53 O-ring 14
24 252112528 分配阀右后钢管 Tube 1
25 252100481 钢管 Tube 1
26 252100561 管夹 Clamp 1
27 252112530 分配阀左前钢管 Tube 1
28 252112532 分配阀至动臂大腔钢管 tube 1
29 805000076 螺栓M10X70 Bolt 4 GB/T5782-2000
30 803013063 左动臂油缸 cylinder 1
31 801100148 O形密封圈40×3.55 O- Ring 2 GB/T 3452.1-1992
32 805000062 螺栓 M10×35 Bolt 4 GB/T 5783-2000
33 803164828 法兰组件 Flange compent 2
34 252100951 护罩 Protect cover 1
35 252111183 支架 Brace 1
36 805000043 螺栓 M10×30 Bolt 4 GB/T 5783-2000
37 805000017 螺栓 M8×25 bolt 8 GB/T5783-2000
38 805300010 垫圈 8 Washer 8
39 252111215 压板-34 Plank 4
40 805000714 螺栓 M10×20 Blot 8 GB/T5783-2000
41 252112518 前支板 Plank 2
42 805002288 O形圈 O- Ring 2
1 803069978 活塞杆组件 Piston component 1
2 803045385 导向套 Guide sleeve 1
3 803069980 缸筒组件 Cylinder barrel 1
4 803045387 活塞 Piston 1
5 803045593 防护板 Protecting plank 1
6 803045594 螺母 Nut 1
7 803045597 防护塞 Protecting plug 2
8 805005623 螺栓 M12×15 Bolt 8 GB/T5781-2000
9 805603928 开口销 8×100 Bolt 1 GB/T91-2000
10 805403082 挡圈 120 Backup ring 2 GB/T893.1-1986
11 803045595 防尘圈 Wiper 2 属于密封包
12 800514000 关节轴承GE80ES-2RS Bearing 1 GB/T304.5-2002
13 805005669 螺栓 M20×2×30 Bolt 2 GB/T5785-2000
14 805005670 螺栓 M20×2×70 Bolt 10 GB/T5785-2000
15 803069984 指示板 Sign plank 1
16 803069930 密封包 Seal 1
1 803268430 防尘圈 Wiper 1
2 803268431 杆密封 Rod Seal 1
3 803197190 O形圈 185×3.1 O-RING 1 GB/T1235-1976
4 803195734 O形圈 180×5.7 O Ring 1 GB/T1235-1976
5 803268432 挡圈（油缸用） Backup Ring 1 D180X171X2
6 803268433 斯特封 Step Seal 1
7 803268434 杆用支撑环 Support Ring 2
8 803196407 O形圈 75×5.7 O Ring 1 GB/T1235-1976
9 803268435 活塞用支撑环 Support Ring 2
10 803268436 格莱圈 Glyd Ring 1
