Description

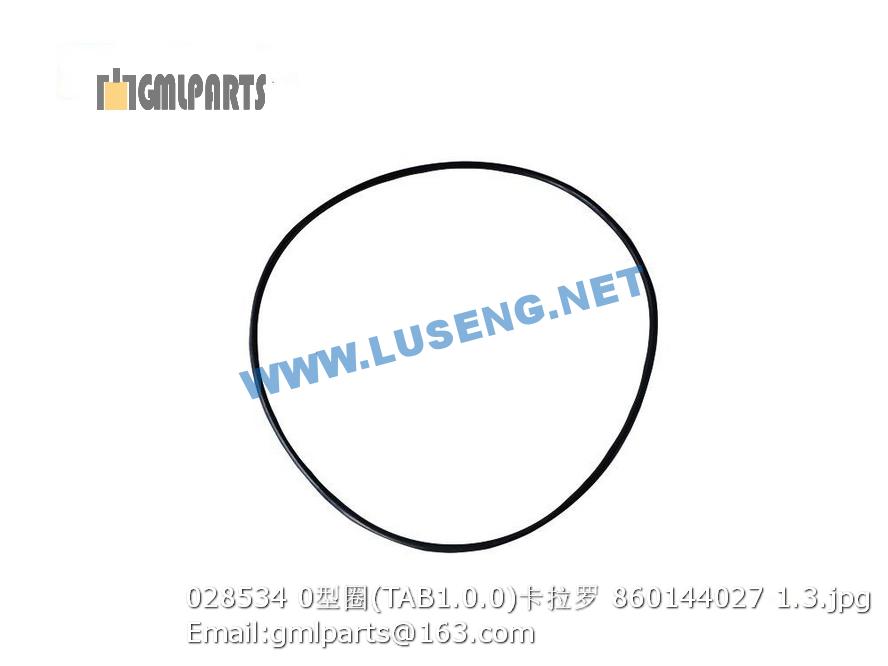

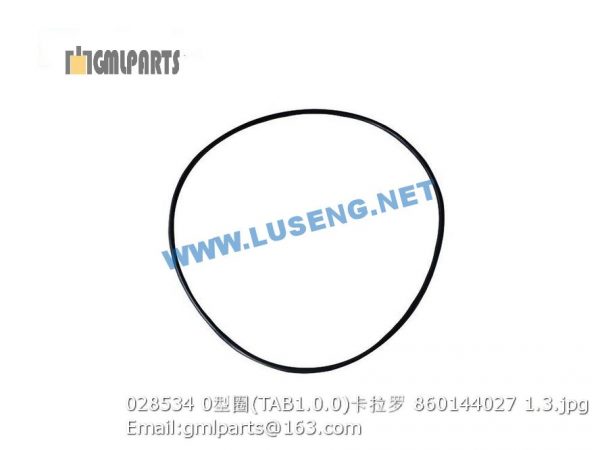

860144027 028534 O-RING TAB1.0.0

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 803502601 压缩机 Compressor 1 TYJ2-100
2 250200223 接头 Joint 1
3 252101205 接头 Joint 2
4.1 803164463 暖水水管 Water Pipe 1
4.2 252300421 暖水胶管 Water Pipe 1
4.3 252000105 暖水水管 Water Pipe 1
5 250300125 暖风热水开关(ZG3/8) Switch 1
6 801902706 不锈钢喉箍16-25 Clamp 4 QC/T619-1999
7.1 800101439 暖水水管 Water Pipe 1
7.2 252300420 暖水胶管 Water Pipe 1
7.3 252000104 暖水水管 Water Pipe 1
8 ▲ZL50G-090101 蒸发器 Evaporate 1 空调带
9 800511391 保温胶管=1600 Pipe 2 空调带
9.1 251702806 暖水水管 Pipe 2 S/SL高寒型用
10 801902714 不锈钢吼箍 51-70 Clump 8 QC/T619-1999
11 805000045 螺栓M12X40 Bolt 4 GB/T 5783-2000
12 805300018 垫圈12 washer 12 4 GB/T93-1987
13 805300020 垫圈12 Washer 4 GB/T97.1-2002
14 ▲ZL50G-090102 冷凝器 Condenser 1 空调带
15 805000322 螺栓 M6×16 Bolt 2 GB/T5783-2000
16 805300030 垫圈 6 Washer 6 2 GB/T93-1987
17 805300029 垫圈 6 Washer 6 2 GB/T97.1-2002
18 ▲ZL50G-090103 储液罐 Liquid-Tank 1 空调带
19 805000714 螺栓 M10×20 Blot 4 GB/T5783-2000
20 805300014 垫圈 10 Washer 4 GB/T93-1987
21 805300017 垫圈10 Washer 4 GB/T97.1-2002
22 252000103 垫块 Plank 4
23 ▲ZL50G-090104 新风盒 Air Cleaner 1 空调带
24 805000033 螺栓M8×16 Bolt 5 GB/T5783-2000
25 805300010 垫圈 8 Washer 5
26 805300069 垫圈 8 Washer 8 5
27 801902710 不锈钢喉箍 32-44 Clamp 2
28 ▲ZL50G-090105 新风管 Pipe 1 空调带
29 803502533 空调总成 Air-conditioner 1 XGKT460N-29
30 ▲ZL50G-090106 蒸发器至压缩机胶管 Hose 1 123-2900空调带
31 ▲ZL50G-090107 压缩机至冷凝器胶管 Hose 1 231-3100空调带
32 ▲ZL50G-090108 冷凝器至储液罐胶管 Hose 1 231-1150空调带
33 ▲ZL50G-090109 贮液罐至蒸发器胶管 Hose 1 231-1850空调带
1 805000444 螺栓 M14×65 Bolt M14×65 1 GB/T5783-2000
2 805200067 螺母M14 Nut 2
3 252100678 压缩机上支架 Higher Bracket 1
4 252100680 压缩机下支架 Lower Bracket 1
5 805000062 螺栓 M10×35 Bolt 7 GB/T 5783-2000
6 805300014 垫圈 10 Washer 7 GB/T93-1987
7 805200048 螺母 M10 Nut 7 GB/T6170-2000
8 805000048 螺栓M12X35 Bolt 4 GB/T5783-2000
9 805300018 垫圈12 washer 12 4 GB/T93-1987
10 ▲ZL50G-090201 A型皮带 A-strap 1 空调带
1 805000309 螺栓M10×140 BOLT 1 GB/T5782-2000
2 252300414 套 Sleeve 2
3 252300415 支架 Bracket 1 发动机带
4 805300017 垫圈10 Washer 1 GB/T97.1-2002
5 805300014 垫圈 10 Washer 2 GB/T93-1987
6 805200048 螺母 M10 Nut 2 GB/T6170-2000
7 805000076 螺栓M10X70 Bolt 1 GB/T5782-2000
8 805200049 螺母 M12 Nut 2 GB/T6170-2000
9 252300411 调节块 Plank 1
10 252300412 调节杆 Pole 1
11 252300413 固定块 Fixing Block 1
12 805000045 螺栓M12X40 Bolt 1 GB/T 5783-2000
13 805300018 垫圈12 washer 12 1 GB/T93-1987
14 ▲ZL50G-090301 A型皮带 A-strap 1 空调带
