Description

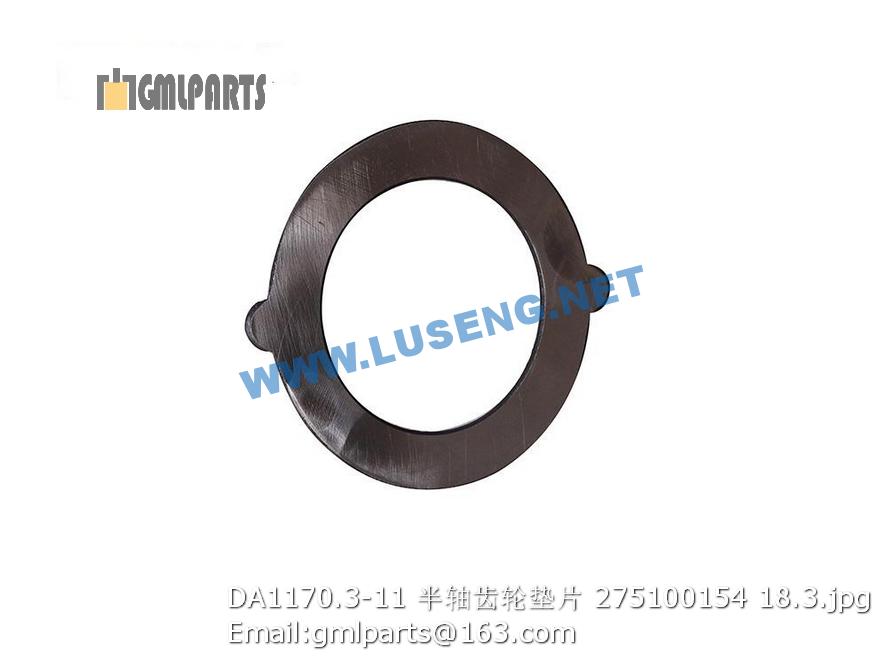

275100154 DA1170.3-11 CUSHION

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 402100686 空心螺栓M22 X 1.5 Bolt 3 WZ30.9.3.2-4 WZ30.09.03.02-04
2 805300032 垫圈 22 Washer 12 JB/T982-1977 JB/T982-1977
3 402200894 钢管 Steel tube 1 XT870.3.1.2.9
4 402400085 铲斗油缸 Bucket cylinder 1 XT872A.3.1.2.1
5 402200893 钢管 Steel tube 1 XT870.3.1.2.8
6 402100687 空心螺栓M22X1.5 Bolt 3 WZ30.09.03.02-06 WZ30.09.03.02-06
7 803130771 胶管 Rubber hose 2 M381CACE181810-5800-PG
8 402600415 钢管 1 XT876.3.1.1.4
9 402202584 管夹 Pipe clip 3 XT870.3.1.2.4
10 402200890 钢管 Steel tube 1 XT870.3.1.2.5
11 402400092 斗杆油缸 Dipper handle Cylinder 1 XT873A.3.1.2.2
12 803131113 胶管 Rubber hose 2 M381CACE181810-3400-PG
13 402600095 胶管 Rubber hose 1 XT876.3.1.1.1
14 803130807 胶管 Rubber hose 1 M381CACE181810-4200-PG
15 801100059 O形圈 20×2.4 O-Ring 1 GB1235-76
16 803043365 限速阀 Valve 1 XSF-F25L-70 XSF-F20L-70
17 805300038 组合垫 27 Washer 1 JB/T982-1977 JB/T982-1977
18 402200887 钢管 Steel tube 1 XT870.3.1.2.3
19 402200891 钢管 Steel tube 1 XT870.3.1.2.6
20 402400088 大臂油缸 Big arm cylinder 1 XT873A.3.1.2.1
21 803174678 接头 Joint 6 I18LM27×1.5ED I18LM27×2ED
22 803130322 管夹 803130322 2 ZCSNA2-428 ZCSNA2-428
23 402100303 侧移托链 402100303 2 XT876.3.1.1.7 XT876.3.1.1.7
24 805005277 螺栓 M8×120 805005277 2 GB/T5782-2000 GB/T5782-2000
25 805300010 垫圈 8 Washer 2 GB/T93-1987
26 402600389 管夹安装板 402600389 2 XT876.3.1.1-1 XT876.3.1.1-1
27 402600134 管夹（左） 402600134 1 XT876.3.1.1-2 XT876.3.1.1-2
28 402600135 管夹（中） 402600135 1 XT876.3.1.1-3 XT876.3.1.1-3
29 402600136 管夹（右） 402600136 1 XT876.3.1.1-4 XT876.3.1.1-4
30 805200045 螺母 8 Nut 2 GB/T 6170-2000 GB/T6170-2000
31 402600586 管夹 402600586 2 XT876.3.1.1.5 XT876.3.1.1.5
9.1 402200888 U型螺栓 U-nut 2 XT870.3.1.2.4-1
9.2 402200889 固定板 Fixing plate 1 XT870.3.1.2.4-2
9.3 805300014 垫圈 10 Washer 4 GB/T93-1987 GB/T93-1987
9.4 805200048 螺母 M10 Nut 4 GB/T6170-2000 GB/T6170-2000
