Description

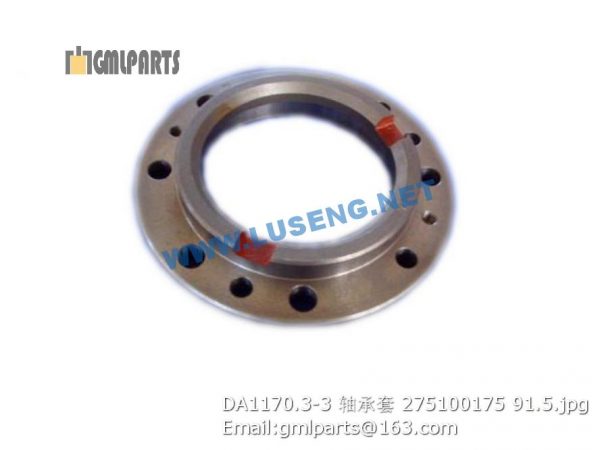

275100175 DA1170.3-3 SLEEVE XCMG ZL50GV

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 805000714 螺栓 M10×20 Blot 6 GB/T5783-2000
2 805300014 垫圈 10 Washer 6 GB/T93-1987
3 402201302 法兰盖 Flange cover 1
4 801100044 O形圈140×3.55G O-ring 1
5 803172369 螺塞M20x1.5 screw plug 1
6 803166712 组合垫圈20 Assembled washer 1
7 805000281 螺栓M20×40 Bolt 4 GB/T5783-2000
8 805300023 垫圈 20 Washer 20 4 GB/T93-1987
9 805300112 垫圈 20 Washer 20 4 GB/T97.1-2002
10 803370254 液压空气滤清器 803370254 1 TK22GD-CR
11 805300010 垫圈 8 Washer 6
12 819941884 加注燃油安全标志 819941884 4 A1503B
13 402100963 螺栓M14x1.5 Bolt 2
14 805300001 组合垫14 Combination washer 4
15 803130276 滤清器总成 Filter assembly 1
16 801100296 O形圈40×3.55 O-ring 1
17 805000435 螺栓M8x35 Bolt 2
18 402203496 护板 Guard board 1
19 402203812 垫块 Padding block 2
20 402203673 燃油箱 Fuel tank 1
21 402400484 防滑贴 402400484 1 XT870K.3.2-7
1 402202499 排气管 Exhaust pipe 1
2 402204320 消声器 Muffler 1
3 805200045 螺母 8 Nut 12 GB/T 6170-2000
4 805300010 垫圈 8 Washer 12
5 402204319 底板 1
6 805000020 螺栓 M8×30 Bolt 8 GB/T5783-2000
7 805000062 螺栓 M10×35 Bolt 6 GB/T 5783-2000
8 402204323 连接管 1
9 805300014 垫圈 10 Washer 6 GB/T93-1987
10 805200048 螺母 M10 Nut 6 GB/T6170-2000
1 402204149-01 传动系统-01 Transmission system-01 1
1 805006193 螺栓 M10×80 10.9(达克罗) 805006193 10 GB/T16674.1-2004
2 805004843 螺钉 M10×40 10.9 805004843 4 GB/T70.1-2008
2 402204149-02 传动系统-02 Transmission system-02 1
3 803380805 接头 Joint 1 SV10LOMDCF
4 805203510 螺母 M20 805203510 8 GB/T1229-2006
5 252110315 测压线-850 252110315 1 Z5GS.7.3.2
6 402201303 轮辋螺母 402201303 16 XT870.2-11
7 805006423 螺栓 M24×130 Bolt 2 GB/T5782-2000
8 805300010 垫圈 8 Washer 8
9 402400168 垫 402400168 4 XT872A.2-1
10 402400105 传动轴 402400105 1 XT872A.2.1
11 805300014 垫圈 10 Washer 4 GB/T93-1987
12 402400106 传动轴 402400106 1 XT872B.2.1
13 800152443 减震器 800152443 2 SE9050-25-1140
14 805004756 螺栓M8×20 Bolt 2 GB/T16674.1-2004
15 402200983 平垫 402200983 20 XT870.2-10
16 402203801 变速箱左支架 402203801 1 XT870L.2.1
17 805204006 螺母 M12(达克罗) Nut 2 GB/T6177.1-2000
18 803105809 堵头 803105809 1 VKAM10LCF
19 805300034 垫圈24 Washer 2 GB/T93-1987
20 805200117 螺母M24 Nut 2 GB/T6170-2000
21 803191091 接头 803191091 2 GE22L7/8UNFOMDCF
22 803173684 接头 Joint 2 EW22LOMDCF
23 805000562 螺柱 10X100 Bolt 2 GB/T901-1988
24 803103526 接头 Joint 2 GE22LM22×1.5EDOMDCF
25 803103815 接头 Joint 1 VKA3/10LCF
26 805300101 垫圈 20 805300101 8 GB/T7244-1987
27 805300134 垫圈 20 805300134 16 GB/T1230-2006
28 800307386 前桥 800307386 1 26.26(26.22-192）
29 805300018 垫圈12 washer 12 1 GB/T93-1987
30 805004699 螺栓M12×30 Bolt 8 GB/T16674.1-2004
31 805238533 螺母 M10(达克罗) Nut 4 GB/T6177.1-2000
32 805300020 垫圈12 Washer 1 GB/T97.1-2002
33 800339757 轮辋 800339757 2 24×16-Ⅱ（A）
34 803164310 接头 803164310 1 GE10LR1/8EDOMDCF
35 800339858 防尘罩 WJ11-12-48 800339858 1
36 805047993 螺栓 M6×25 10.9(达克罗) Bolt 4 GB/T16674.1-2004
37 803401057 O形圈36.17×2.62 803401057 1 127N552-90
38 801541168 手柄总成 801541168 1 WJ11-12-03A
39 803386484 胶管 803386484 1 F481CACE222212-1500-PG
40 803386485 胶管 803386485 1 F481CACE222212-2810-PG
41 402400310 换挡杆总成 402400310 1 XT872B.2.2
42 805002199 螺栓 M12×55 805002199 1 GB/T27-2013
43 402201160 变速箱油标 402201160 1 XT870.2.2
44 800307390 后桥 800307390 1 28.43(28.43M-1654）
45 800345399 轮胎(徐州轮胎厂) 800345399 2 19.5L-24-12PR-R-4
46 402101451 螺栓 M20×240 402101451 8 XT870.2-16
47 800307394 变速箱 800307394 1 TLB1-4WD
48 402201084 螺钉 402201084 8 XT870.2-6
49 402200873 垫板 402200873 2 XT870.2-1
50 402200875 平垫 402200875 16 XT870.2-4
51 402200876 压板 402200876 4 XT870.2-5
52 800345400 轮胎(徐州轮胎厂) 800345400 2 14-17.5-14PR-SK900
53 402200877 螺母 402200877 20 XT870.2-8
54 803164724 接头 Joint 1 GE10L9/16UNFOMD
55 402400367 变速箱右支架 402400367 1 XT872A.2.3
56 800339783 轮辋 800339783 2 17.5×10.5-I(A)
57 402201156 加油管 402201156 1 XT870.2.5
