Description

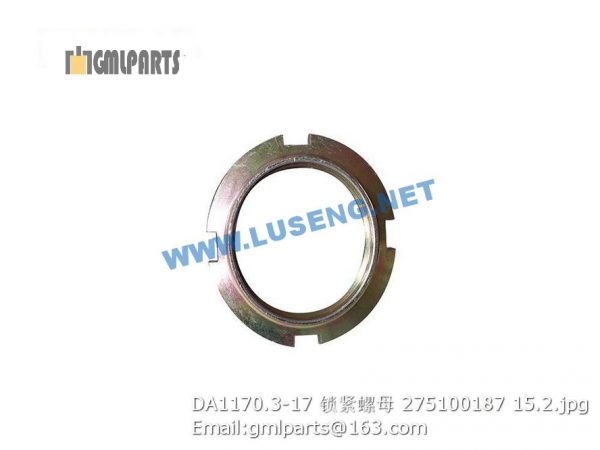

275100187 DA1170.3-17 Nut XCMG
序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 801535301 手柄 WJ11-12-01 801535301 1 WJ11-12-01
2 805200049 螺母 M12 Nut 2 GB/T6170-2000 GB/T6170-2000
3 402400239 操纵杆 Control lever 1 XT872A.3.3.1-1
4 805200045 螺母 8 Nut 4 GB/T 6170-2000 GB/T6170-2000
5 805300010 垫圈 8 Washer 4 GB/T93-1987
6 805302856 垫圈8 Washer 4 GB/T95-2002
7 805000715 螺栓 M12×25 Bolt 2 GB/T 5783-2000 GB/T5783-2000
8 80 5300018 垫圈 12 2 GB/T93-1987
9 402400291 支架 Connecting plate 1 XT872A.3.3.1.1
10 402400294 支架 Bracket 1 XT872A.3.3.1.2
11 805000020 螺栓 M8×30 Bolt 4 GB/T5783-2000 GB/T5783-2000
12 805200067 螺母M14 Nut 1 GB/T6170-2000
13 402200931 左铰接叉 Left fork joint 1 XT870.3.1.4-5
14 402200922 销轴 402200922 2 XT870.3.1.4-14 XT870.3.1.4-14
15 800546441 轴承 SI10T/K 800546441 2 SI10T/K
16 80 5200048 螺母 M10 Nut 4 GB/T6170-2000
17 402400260 连杆 1 XT872A.3.3.1-6
18 805600316 销 3.2×28 805600316 2 GB/T91-2000 GB/T91-2000
19 402201107 叉接头 2 XT860.3.1.3-2
20 402200594 轴 2 XT860.3.1.3-3
21 805200048 螺母 M10 Nut 4 GB/T6170-2000 GB/T6170-2000
22 805400036 挡圈 35 Clip ring for hole 1 GB/T893.1-1986
23 800512649 轴承 Joint bearing 1 GB304.5-81 GE20ES
24 805400039 挡圈 20 Clip ring for shaft 1 GB/T894.1-1986
25 402200924 滑块 Slider 1 XT870.3.1.4-17
26 805601547 销 3×30 805601547 1 GB/T91-2000 GB/T91-2000
27 402400259 连杆 1 XT872A.3.3.1-5
28 805000045 螺栓M12X40 Bolt 2 GB/T 5783-2000 GB/T5783-2000
29 805300018 垫圈12 washer 12 2 GB/T93-1987 GB/T93-1987
30 805300020 垫圈12 Washer 2 GB/T97.1-2002 GB/T97.1-2002
31 402400355 固定板 1 XT872A.3.3.1-7
1 803174678 接头 Joint 2 I18LM27×1.5ED I18LM27×2ED
2 80 3175725 软管 1 N381HAHF181810-750
3 803175725 软管 1 N381HAHF181810-750
4 805300020 垫圈12 Washer 4 GB/T97.1-2002 GB/T97.1-2002
5 805300018 垫圈12 washer 12 4 GB/T93-1987 GB/T93-1987
6 805000715 螺栓 M12×25 Bolt 4 GB/T 5783-2000 GB/T5783-2000
7 803164599 接头 Joint 2 I18LM22×1.5ED
8 803174475 接头 Joint 4 I15LM22×1.5ED I15LM22×1.5ED
9 803177418 软管 2 N381HAHA151508-650
10 803130799 堵头 Hexagon socket oil plug 8 DEM22×1.5ED
11 402203162 左钢管组 Oil block group 1 XT870H.3.2.2.1
12 402203163 右钢管组 Oil block group 1 XT870H.3.2.2.2
13 803130800 堵头 Taper plug 2 DZ15L
14 803304240 胶管 Rubber hose 2 N381HAHA151508-640-PG
15 803304242 胶管 2 N381HAHA151508-605-PG
16 402400079 左提升缸 1 XT872A.3.3.2.2
17 402400078 右提升缸 1 XT872A.3.3.2.1
